فرق فلوسوئیچ و فلورگلاتور چیست؟
در این مطلب قصد داریم به فرق فلوسوئیچ و فلورگلاتور بپردازیم و کارکرد هریک را که در سیستم گرمایشی پکیج کاربرد دارند، به طور مفصل بررسی کنیم. شناخت این حسگرها و علائم خرابی آن‌ها در عیب‌یابی اولیه کمک می‌کنند و به این ترتیب می‌توانیم با تعمیر پکیج و اقدامات به موقع از بروز مشکلات جدی‌تر در دستگاه پیشگیری کنیم.
- استفاده از فلوسوئیچ و فلورگلاتور به صنایع کمک می‌کند تا به طور بهینه و ایمن جریان مایعات را مدیریت کنند.
- فلوسوئیچ به‌‌عنوان یک حسگر جریان در سیستم‌های آب، گاز و روغن به کار می‌رود و می‌تواند در شرایط مختلف، از جریان کم تا جریان زیاد، عمل کند.
- فلوسوئیچ‌ها معمولا به‌صورت الکتریکی یا مکانیکی عمل می‌کنند و با ارسال سیگنال به سیستم‌های کنترل، به اپراتورها اجازه می‌دهند تا به سرعت به تغییرات جریان پاسخ دهند.
- فلورگلاتور به تجهیزات خاصی اطلاق می‌شود که به تنظیم و کنترل خودکار جریان مایع کمک می‌کند.
- فلورگلاتورها یک جزء اساسی در فرآیندهای صنعتی محسوب میشوند که به افزایش کارایی و ایمنی سیستم‌های مایع کمک می‌کنند.
- درک درست فرق فلوسوئیچ و فلورگلاتور به‌‌ویژه در صنایع حساس مانند نفت و گاز، شیمیایی و غذایی می‌تواند منجر به کاهش خطرات، صرفه‌جویی در هزینه‌ها و بهبود کیفیت محصولات شود.

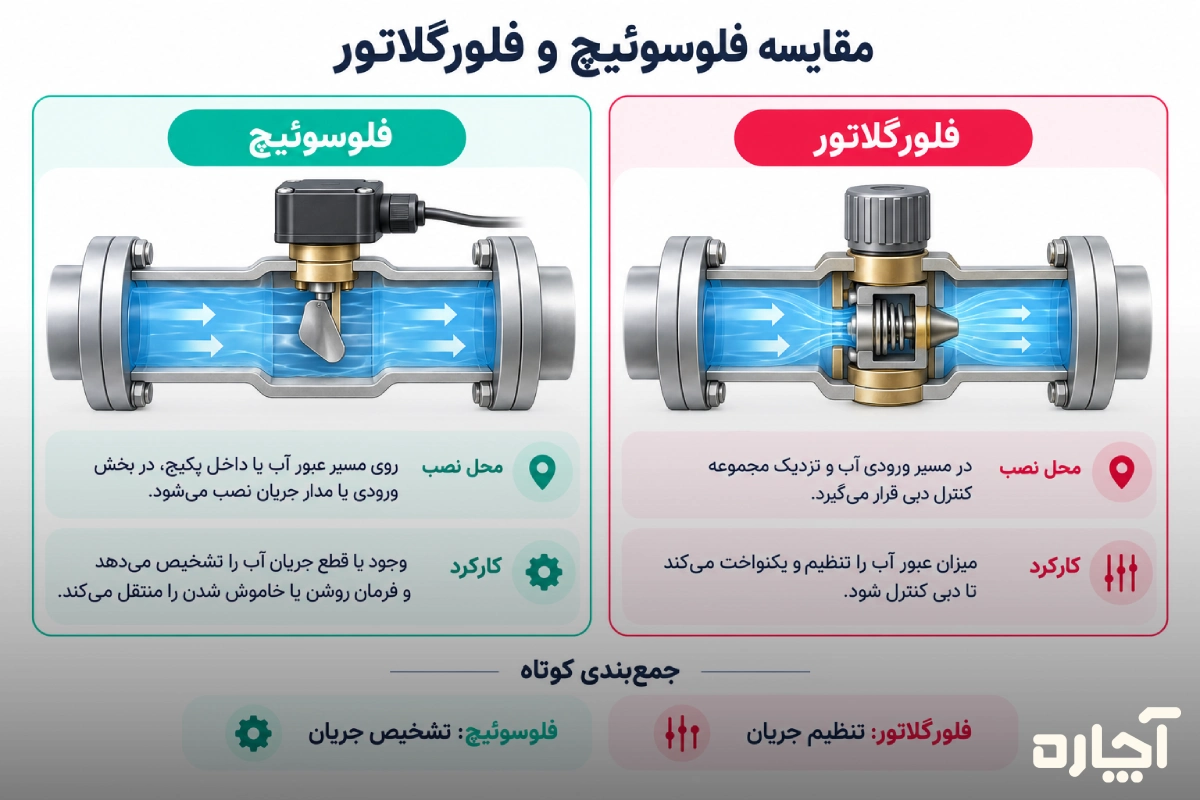

بررسی فرق فلوسوئیچ و فلورگلاتور از طریق آشنایی با هر قطعه
پیش از این فرق فلوسوئیچ و فلورگلاتور بررسی کنیم لازم است با کارکرد و ساختار هر یک از این قطعات آشنا شوید. فلوسوئیچ برای تشخیص جریان آب در پکیج به کار می‌رود که با استفاده از سیگنال‌های الکتریکی، قطع و وصل شدن جریان آب را به برد اصلی گزارش می‌دهد.
این قطعه در ورودی آب سرد نصب می‌شود و به شیر آب گرم مرتبط است و زمانی که جریان آب گرم قطع می‌شود، فلوسوئیچ نیز به این وضعیت پاسخ می‌دهد. این سنسور شامل یک صافی و یک شناور از جنس تفلون بوده و در بالای آن یک آهن‌ربا قرار دارد.
هنگامی که شیر آب گرم باز می‌شود، جریان آب سرد وارد صافی فلوسوئیچ می‌شود و نیروی لازم را بر تیغه وارد می‌کند. این عمل باعث بالا رفتن تیغه می‌شود که در نتیجه نیروی مغناطیسی آن، کنتاکت‌های سنسور را وصل و سیگنالی به برد ارسال می‌کند.
در بحث فرق فلوسوئیچ و فلورگلاتور، لازم است بدانید که فلورگلاتور در مسیر ورودی آب نصب شده و هنگامی که آب باز می‌شود، سیال ورودی به سمت بالا درون فنر حرکت می‌کند. این تغییر موقعیت، سنسور قرمز را فعال و دستور باز شدن را به برد الکترونیکی پکیج ارسال می‌کند.
این امکان را می‌دهد تا در صورت بروز مشکل، به سرعت نسبت به شناسایی و رفع آن اقدام کنند. بنابراین فلورگلاتور به عنوان یک عنصر کلیدی در فرآیند مدیریت آب و گرمایش در پکیج‌های دیواری، نقش حیاتی ایفا می‌کند.

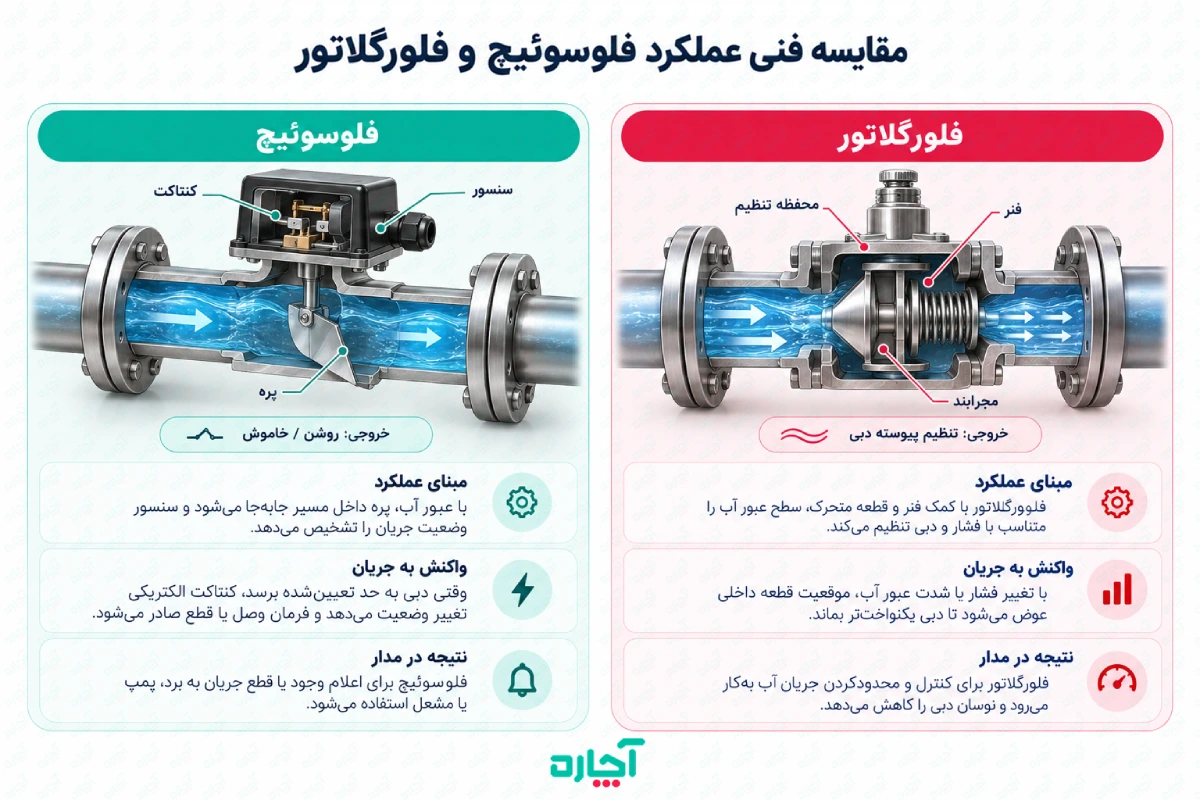

فرق فلوسوئیچ و فلورگلاتور از نظر عملکردی در چیست؟
برای شناخت فرق فلوسوئیچ و فلورگلاتور، ابتدا باید با نقش این دو قطعه در تأمین آب گرم پکیج آشنا شوید. هر دو قطعه جریان آب مصرفی را تشخیص می‌دهند و فرمان لازم برای روشن شدن مشعل را به برد منتقل می‌کنند؛ اما ساختار متفاوتی دارند.
در فلوسوئیچ، جریان آب شناور مغناطیسی را حرکت می‌دهد و کنتاکت حسگر را فعال می‌کند. در فلورگلاتور، عبور آب مجموعه مغناطیسی فنردار را جابه‌جا می‌کند تا حسگر درخواست آب گرم را تشخیص دهد. بنابراین فرق فلوسوئیچ و فلورگلاتور را بیشتر در ساختار مکانیکی و نحوه فعال‌سازی حسگر مشاهده می‌کنید؛ نه وظیفه اصلی آن‌ها…
فرق فلوسوئیچ و فلورگلاتور از نظر عیب‌یابی
برای بررسی فرق فلوسوئیچ و فلورگلاتور از نظر عیب‌یابی، باید بدانید که شباهت عملکرد این دو قطعه به معنای یکسان بودن روش بررسی خرابی آن‌ها نیست. اگر پکیج در تأمین آب گرم اختلال دارد، ابتدا نوع سنسور دستگاه را شناسایی کنید تا مسیر درستی برای عیب‌یابی داشته باشید. هر کدام از این قطعات نشانه‌های خرابی و روش‌های بررسی متفاوتی دارند که شناخت آن‌ها کمک می‌کند علت مشکل را دقیق‌تر تشخیص دهید.
فرق فلوسوئیچ و فلورگلاتور؛ عیب‌یابی فلوسوییچ
خرابی فلوسوئیچ همیشه با خاموش شدن کامل پکیج همراه نیست. گاهی شیر آب گرم را باز می‌کنید اما دستگاه به درخواست مصرف آب پاسخ نمی‌دهد. در شرایط دیگری نیز پس از بستن شیر، فرمان آب گرم همچنان فعال می‌ماند. جدول زیر نشانه‌های مرتبط با فلوسوئیچ و علت‌های احتمالی آن‌ها را نشان می‌دهد.
| مشکل | علت احتمالی | |
| پکیج در حالت زمستانه به درخواست آب گرم پاسخ نمی‌دهد. | قطع سیم‌ها، خرابی حسگر یا گیرکردن شناور | برد فرمان تشخیص جریان آب گرم را دریافت نمی‌کند. |
| پکیج در حالت تابستانی با وجود بسته بودن شیر آب گرم همچنان فرمان کار دریافت می‌کند. | گیرکردن شناور در موقعیت بالا یا چسبیدن کنتاکت | فلوسوئیچ به برد اعلام می‌کند که آب همچنان جریان دارد. |
| آب گرم مصرفی مرتب سرد و گرم می‌شود. | رسوب صافی، کاهش دبی یا اتصال نامناسب سوکت | حرکت شناور یا انتقال سیگنال به برد دچار اختلال می‌شود. |
| پکیج پس از باز کردن شیر آب گرم با تأخیر واکنش نشان می‌دهد. | گرفتگی صافی یا حرکت دشوار شناور | جریان آب با تأخیر حسگر را فعال می‌کند. |
| دستگاه پس از انتخاب حالت تابستانه همچنان رفتار زمستانی دارد. | ایراد کلید انتخاب فصل یا برد کنترل | فلوسوئیچ مسئول تغییر دستی حالت فصلی نیست و نباید بدون بررسی تعویض شود. |
برای تشخیص خرابی فلوسوئیچ، ابتدا تعداد سیم‌های متصل به قطعه را بررسی کنید؛ چون روش تست فلوسوئیچ دوسیم و سه‌سیم تفاوت دارد.
در مدل دوسیم می‌توانید از قابلیت تست اتصال مولتی‌متر کمک بگیرید اما مدل سه‌سیم به بررسی ولتاژ نیاز دارد.پیش از باز کردن قاب و دسترسی به سیم‌ها، برق پکیج را قطع کنید. تست ولتاژی با دستگاه روشن به مهارت کار با مدار برق‌دار نیاز دارد.
در ادامه روش‌های بررسی این قطعات و فلورگلاتور را می‌خوانید تا با شناخت فرق فلوسوئیچ و فلورگلاتور، علت اختلال آب گرم پکیج را دقیق‌تر تشخیص دهید.

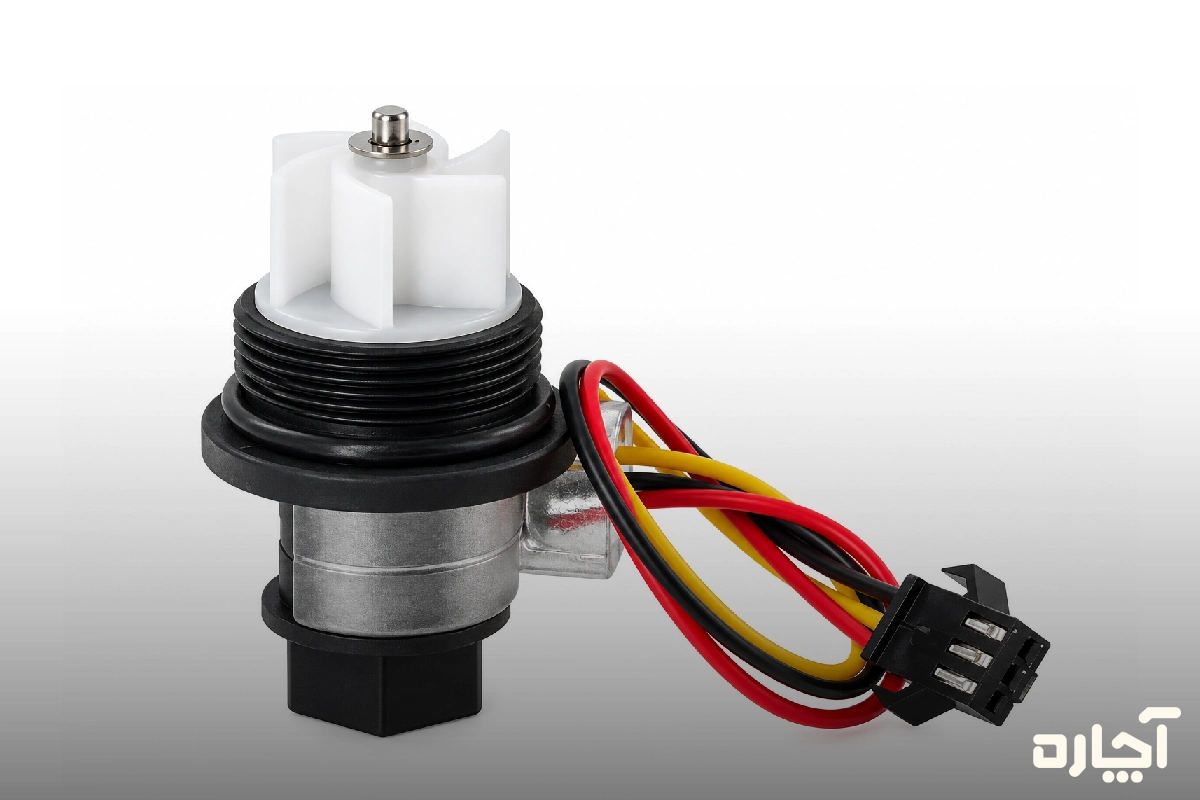

روش تست ولتاژی فلوسوئیچ 3 سیم
برای تست فلوسوئیچ سه‌سیم به مولتی‌متر دیجیتال نیاز دارید. ابتدا نقشه سیم‌کشی پکیج را بررسی کنید. اگر سیم آبی نقش مرجع، قرمز نقش تغذیه و سفید نقش خروجی را دارد، مولتی‌متر را روی ولتاژ مستقیم (DC) قرار دهید.
در شرایط ایمن اندازه‌گیری، اختلاف ولتاژ سیم آبی و قرمز باید نزدیک ۵ ولت باشد. سپس ولتاژ سیم آبی و سفید را بررسی کنید. در مدل‌های دارای خروجی فعال با سطح پایین، با شیر بسته حدود ۵ ولت و پس از باز کردن آب گرم نزدیک صفر ولت مشاهده می‌کنید.
اگر ولتاژ خروجی تغییر نکرد، اتصالات و شناور را بررسی کنید. این روش برخلاف تست فلوسوئیچ دوسیم، بر اندازه‌گیری ولتاژ تمرکز دارد.

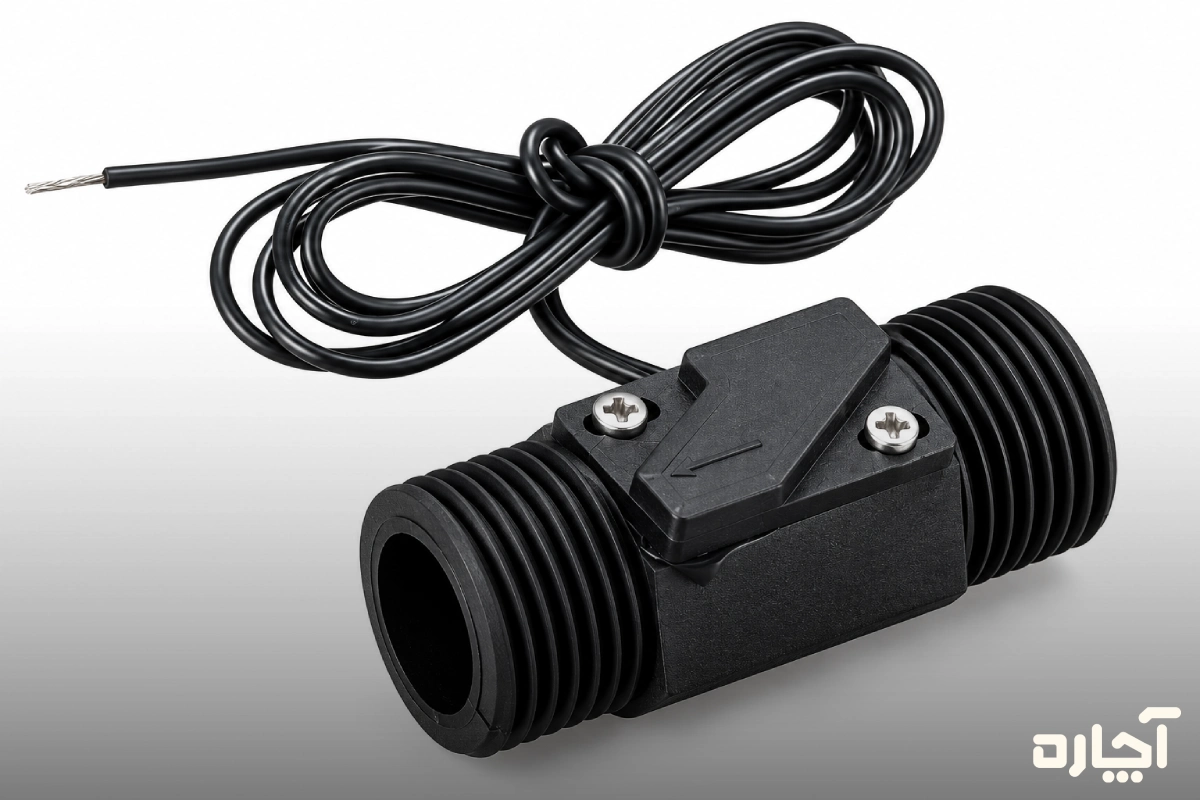

روش تست فلوسوئیچ ۲ سیم
برای بررسی فلوسوئیچ دوسیم، می‌توانید از قابلیت تست پیوستگی یا بیزر مولتی‌متر کمک بگیرید. ابتدا برق پکیج را قطع کنید و پس از دسترسی به فلوسوئیچ، سوکت دو سیم آن را جدا کنید. سپس مولتی‌متر را روی حالت بیزر قرار دهید و پراب‌ها را به پایه‌های قطعه متصل کنید.
در فلوسوئیچ‌های معمولا باز، با بسته بودن شیر آب گرم نباید صدای بوق بشنوید. اکنون شیر آب گرم را باز کنید تا جریان آب، شناور را حرکت دهد. اگر صدای بوق شنیدید و پس از بستن شیر قطع شد، کنتاکت فلوسوئیچ درست عمل می‌کند. در غیر این صورت، سلامت کنتاکت و حرکت شناور را بررسی کنید.
فرق فلوسوئیچ و فلورگلاتور؛ عیب‌یابی فلورگلاتور
برای شناخت فرق فلوسوئیچ و فلورگلاتور در عیب‌یابی، باید بدانید که شباهت نشانه‌های خرابی این دو قطعه همیشه به معنای یکسان بودن علت مشکل نیست. اگر عملکرد پکیج با اختلال روبه‌رو شده است، با بررسی فلورگلاتور می‌توانید احتمال خرابی این قطعه را ارزیابی کنید. در ادامه با روش‌های مختلف عیب‌یابی فلورگلاتور آشنا می‌شوید تا مسیر بررسی مشکل را دقیق‌تر دنبال کنید.

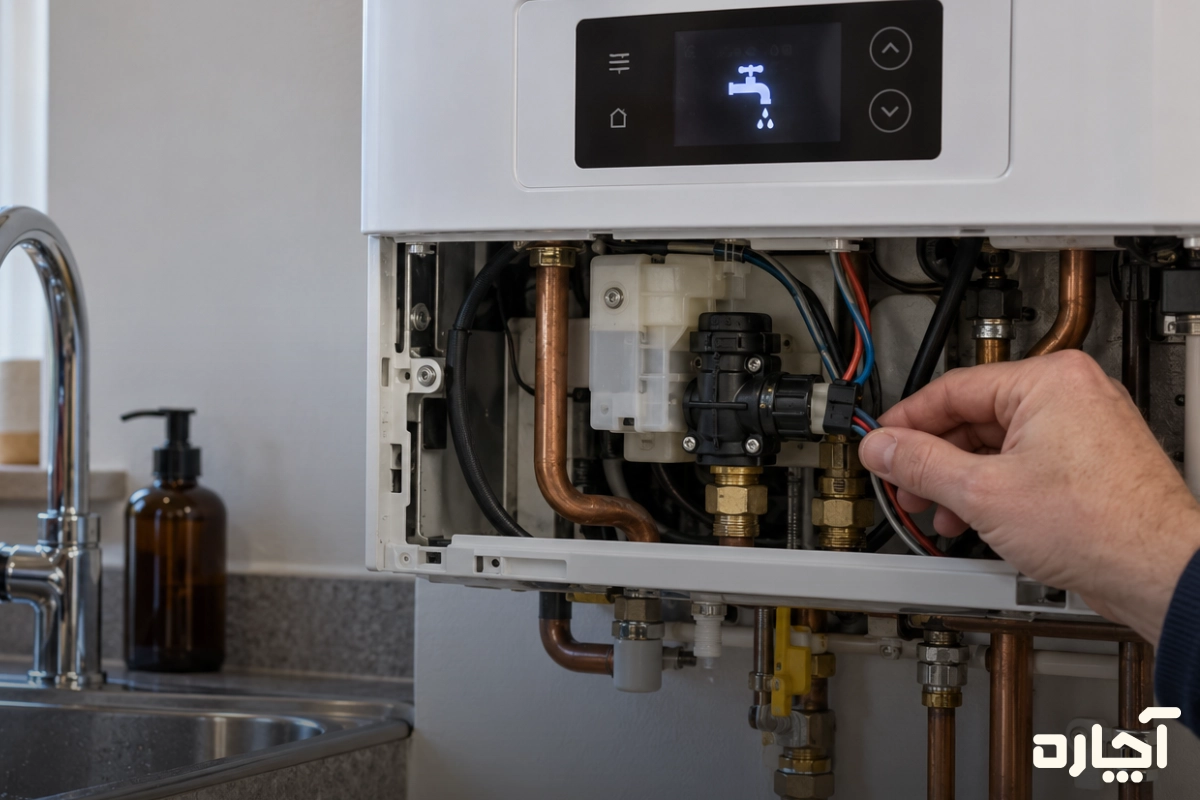

روش تست فلورگلاتور بدون باز کردن قطعه
برای بررسی اولیه فلورگلاتور نیازی به جدا کردن قطعه از مسیر آب ندارید. ابتدا پکیج را در حالت تابستانه قرار دهید و یکی از شیرهای آب گرم را باز کنید. سپس نمایشگر دستگاه را بررسی کنید تا ببینید علامت درخواست آب گرم ظاهر می‌شود یا خیر.
اگر علامت درخواست آب گرم را مشاهده نکردید، ابتدا از کافی بودن جریان آب اطمینان پیدا کنید. در ادامه اتصالات سنسور را پس از قطع برق بررسی کنید.
به وضعیت کارکرد دستگاه پس از بستن شیر هم توجه کنید. ادامه درخواست آب گرم می‌تواند نشانه گیرکردن فلورگلاتور باشد. خوردگی و آسیب فنر بر اثر اسیدشویی غیراصولی پکیج با پمپ نیز از علت‌های اختلال حرکت این قطعه است.
روش تست گیر کردن فلورگلاتور
اگر پس از بستن شیر آب گرم، پکیج همچنان درخواست آب مصرفی را نشان می‌دهد، احتمال گیرکردن فلورگلاتور را بررسی کنید. در مدل‌های دارای سنسور قرمز جداشونده، می‌توانید از واکنش دستگاه به جابه‌جایی این سنسور برای تشخیص مشکل کمک بگیرید.
ابتدا برق پکیج را قطع کنید و سنسور قرمز را مطابق دستورالعمل مدل دستگاه از محل نصب خارج کنید. اگر پس از خارج کردن سنسور، فرمان کاذب آب گرم در آزمون کنترل‌شده قطع شد و با نصب مجدد برگشت، احتمال گیرکردن مجموعه مغناطیسی فلورگلاتور وجود دارد.
فرق فلوسوئیچ و فلورگلاتور از نظر عمر و دوام قطعه
برای بررسی فرق فلوسوئیچ و فلورگلاتور از نظر طول عمر، نمی‌توانید عدد ثابتی برای دوام آن‌ها در نظر بگیرید اما توجه به فاکتورهای متفاوت برای تخمین طول عمر تاثیر دارد.
در فلوسوئیچ بیشتر با استهلاک شناور و اختلال حسگر روبه‌رو می‌شوید؛ اما در فلورگلاتور، فرسودگی فنر و مجموعه متحرک هم اهمیت دارد. با مقایسه فرق فلوسوئیچ و فلورگلاتور در جدول زیر می‌توانید عوامل کاهش عمر هر قطعه را بشناسید و نشانه‌های فرسودگی آن‌ها را بهتر تشخیص دهید.
| عوامل موثر بر عمر و دوام | فلوسوئیچ | فلورگلاتور |
| قطعات مستعد فرسودگی | شناور مغناطیسی و کنتاکت حسگر | فنر و مجموعه مغناطیسی متحرک |
| تأثیر رسوبات آب | رسوب می‌تواند حرکت شناور را مختل کند. | رسوب می‌تواند حرکت مجموعه فنردار را محدود کند. |
| مقاومت در برابر خوردگی | به جنس بدنه و قطعات داخلی وابسته است. | فنر فلزی در برابر مواد خورنده آسیب‌پذیر است. |
| تأثیر اسیدشویی پکیج | تماس با محلول نامناسب می‌تواند به اجزای داخلی آسیب بزند. | اسیدشویی غیراصولی با پمپ می‌تواند فنر را دچار خوردگی کند. |
| تأثیر استفاده مکرر | حرکت مداوم شناور و عملکرد کنتاکت بر استهلاک اثر دارد. | حرکت مکرر فنر و قطعات داخلی بر فرسودگی اثر می‌گذارد. |
| نگهداری و افزایش دوام | بررسی صافی ورودی و جلوگیری از تجمع رسوب | کنترل رسوبات و جلوگیری از تماس فنر با مواد خورنده |
| عمر مفید قطعه | به کیفیت ساخت، شرایط آب و میزان کارکرد وابسته است. | به کیفیت فنر، شرایط آب و نحوه سرویس دستگاه بستگی دارد. |
نتیجه‌گیری
در این مطلب به بررسی فرق فلوسوئیچ و فلورگلاتور پرداختیم. درک درست و استفاده بهینه از فلوسوئیچ و فلورگلاتور نه‌‌تنها موجب بهره‌وری بیشتر در فرآیندهای صنعتی خواهد شد، بلکه به حفظ ایمنی و پیشگیری از حوادث نیز کمک خواهد کرد.
در صورتی که در این حوزه نیاز به مشاوره دارید، می‌توانید سوالات خود را درباره تفاوت این قطعات در بخش نظرات همین صفحه بنویسید تا کارشناسان آچاره با پاسخ به این سوالات، شما را راهنمایی کنند.
سوالات متداول
علائم خرابی فلورگلاتور پکیج چیست؟
علائم خرابی فلورگلاتور پکیج شامل نشت آب، روشن نشدن پکیج، نوسانات دمای آب و عدم واکنش دستگاه هنگام باز کردن شیر آب گرم است. در اغلب موارد، علت خرابی این قطعه می‌تواند اکسید شدن فنر آن یا رسوب‌گرفتن باشد.
انواع فلوسوئیچ پکیج چیست؟
فلوسوئیچ‌ها در سه نوع پیستونی، پدالی و مغناطیسی طراحی و تولید میشوند. با این حال، فلوسوئیچ‌های مورد استفاده در پکیج‌ها از نوع مغناطیسی هستند.
آیا تبدیل فلورگلاتور به فلوسوئیچ امکان پذیر است؟
بله، در برخی از مدل‌های پکیج، امکان تبدیل فلورگلاتور به فلوسوئیچ وجود دارد. این امکان در مدل‌های خاصی مانند مدل ایران رادیاتور امکان‌پذیر است و البته باید توجه داشت که در برخی موارد، فلومتر و فلوسوئیچ دارای عملکرد مشابه نیستند و برای برخی مدل‌ها نمی‌توان به راحتی این قطعات را جایگزین کرد. بهتر است قبل از انجام این کار با یک تکنسین متخصص مشورت کنید.
