آموزش تصویری باز کردن پمپ آب کولر (6 گام)

سرمایشسرمایش و گرمایشکولر آبی

در این مقاله از مجله آچاره به آموزش کاربردی باز کردن پمپ آب کولر آبی در 6 گام خواهیم پرداخت. باز کردن پمپ یکی از اقدامات متداول در تعمیرات کولر آبی است که لازم است هر تعمیرکاری به آن مسلط باشد.

اگرچه انجام مراحلی که در ادامه تشریح خواهد شد دشوار نیست؛ اما پیشنهاد می‌کنیم اگر دانش فنی ندارید و به اصول ایمنی کار با موتورهای الکتریکی آگاه نیستید خودتان اقدام به انجام این کار نکنید.

ساختار پمپ آب کولر و عملکرد آن

همه می‌دانیم که کارکرد موثر کولر آبی کاملا وابسته به آب است و اگر آب نباشد این مدل کولر قابلیت خنک‌کنندگی چندانی نخواهد داشت. البته این مسئله به این معنا نیست که کولر بدون آب می‌شوزد یا کار نمی‌کند. برای کسب اطلاعات بیشتر در این زمینه پیشنهاد می‌کنیم مقاله آیا کولر آبی بدون آب می‌سوزد؟ را مطالعه کنید.

فرستادن آب از منبع کف کولر به سه راهی آن و نهایتا خیس شدن پوشال‌ها بوسیله پمپ آب انجام می‌شود. موتور پمپ کولرهای آبی عمدتا در نوع موتور یک فاز القایی با قطب چاکدار تولید می‌شوند. این موتورها دارای 2 ساختار دارای استاتور بوبینی و با استاتور بالشتکی هستند.

وجه افتراق این دو نوع پمپ در مقاومت آنها در برابر رطوبت است. پمپ آب بوبینی به نسبت بالشتکی نسبت به رطوبت مقاومت بیشتری دارند. دلیل این مقاومت وجود یک لایه عایق در سیم پیچ آن است.

اجزای تشکیل دهنده پمپ آب کولر

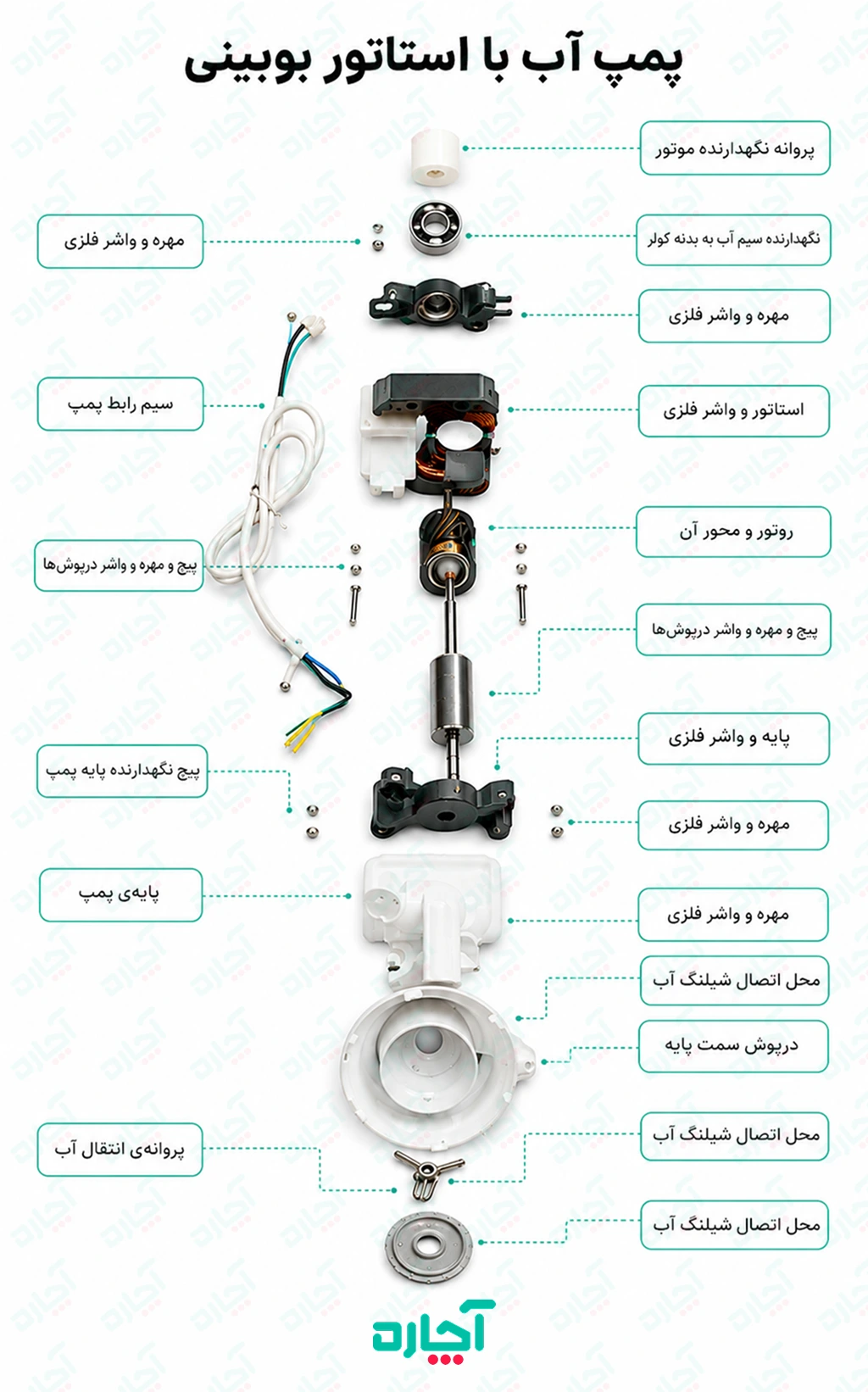

در شکل‌های زیر می‌توانید تمام قطعات داخلی یک پمپ آب کولر را در دو نوع متداول آن ببینید.  اجزای پمپ آب با استاتور بوبینی

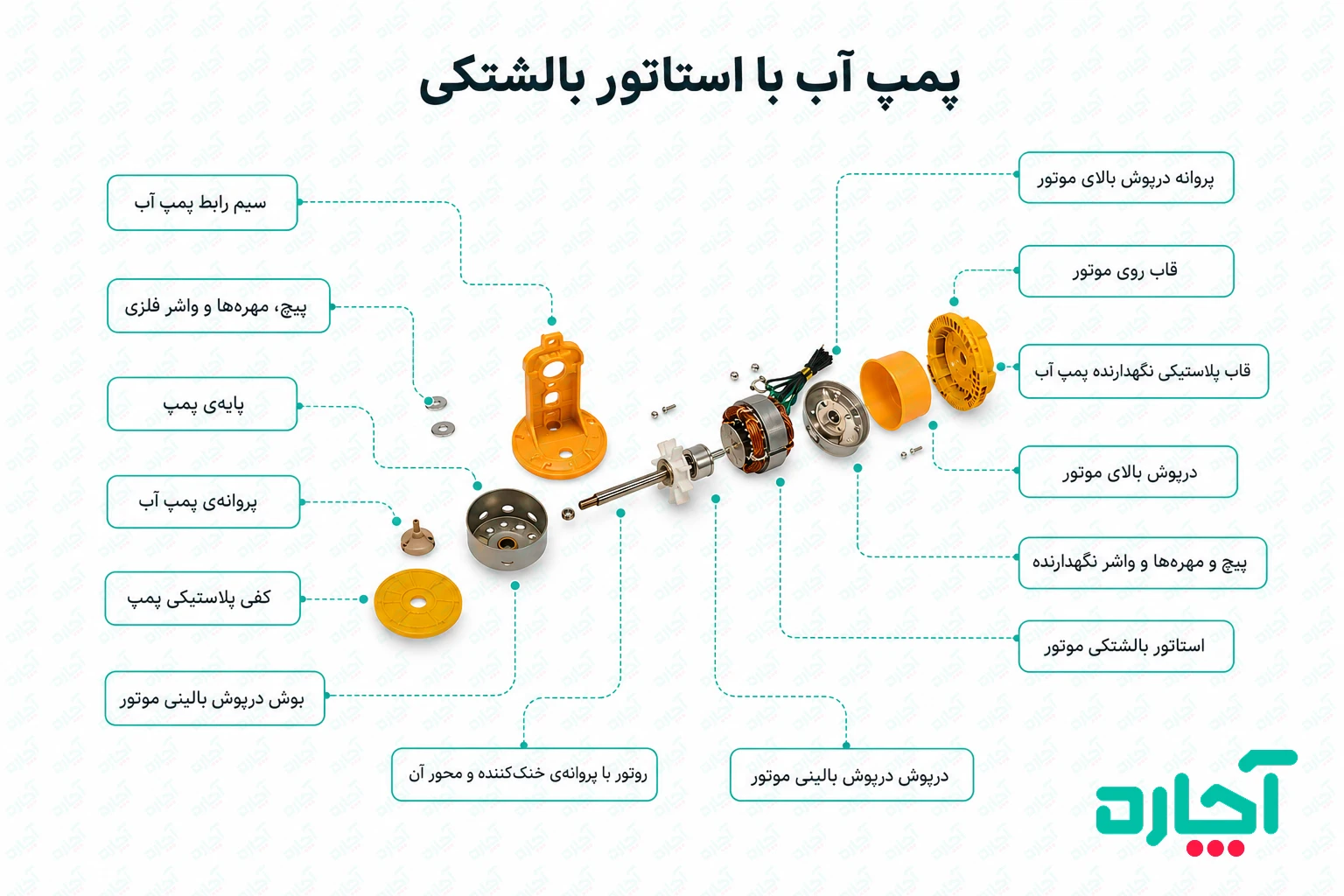

اجزای پمپ آب با استاتور بالشتکی

آموزش تصویری باز کردن پمپ آب کولر

در ادامه با چند گام ساده با ما همراه باشید.

در این مقاله به آموزش تصویری باز کردن پمپ آب کولر آبی در 6 گام خواهیم پرداخت. باز کردن پمپ یکی از اقدامات متداول در تعمیرات کولر است که باید هر تعمیرکاری بداند

مرحله 1

مقاومت موتور کولر را به کمک اهم متر اندازه بگیرید. این مقاومت تقریبا ۶۱/۹ اهم است. روی بدنه پمپ آب و مقابل محل خروج سیم‌های رابط را با یک ماژیک ضد آب مانند شکل علامت بزنید تا وقتی خواستید مجددا قطعات را مونتاژ کنید به مشکلی برنخورید.
مطابق شکل مقابل مجرای خروج آب از پمپ را نیز روی بدنۀ پمپ با ماژیک ضد آب علامت بزنید.

مرحله 2

به وسیله پیچ گوشتی چهارسو پیچ‌های نگه دارنده قاب پمپ را باز کنید. بعد از باز کردن تمام پیچ‌ها، قاب زیری پمپ را بردارید. این قاب معمولا رسوب گرفته است و باید تمیز شود.

مرحله 3

رسوب قاب را تمیز کنید. در شکل زیر قاب رویی و پروانۀ کولر را می‌بینید. این پروانه آب را جابه جا می‌کند و یکی از حیلتی‌ترین قطعات کولر است. در سرویس کولر، تمیز کردن قاب و پروانه امری ضروری است. حتما نقطه تماس پروانۀ پمپ آب را روغن کاری کنید تا جرم و رسوب روی محور تمیز شود.

مرحله 4

با یک پارچه محور موتور را با انبر دست نگه دارید و پروانۀ پمپ آب را از زیر به آرامی بچرخانید تا جدا شود. تصویر زیر پروانه پمپ آب کولر و درپوش‌ها و پروانه بمب آب را نشان می‌دهد که از محور موتور جدا شده است. در تصویر خازن دائم کار موتور کولر دستی را که ظرفیت آن ۶ میکروفاراد (با ۵ درصد خطا) و ولتاژ نامی ۴۵۰ ولت و فرکانس کار ۵۰ هرتز است می‌بینید.

مرحله 5

مطابق شکل بکس را روی مهرۀ پیج قرار دهید. یک طرف پیج نگه دارنده را با آچار تخت مناسب محکم نبگیرید و از طرف دیگر با آچار بكس مناسب مهره را باز کنید.

مرحله 6

بعد از باز شدن مهره‌های نگه دارنده مانند تصویر واشر زیر پیج را بیرون آورید. پایۀ پمپ را از موتور جدا کنید. در تصویر اجزای پمپ و شیلنگ آب کولر را می‌بینید.

ابزارها:

  • آچار تخت
  • انبر
  • مولتی متر
  • انبردست
  • پیچ گوشتی
