با انواع فلوتر مخزن آب و نحوه کارکرد آن آشنا شوید!
تا چه حدی با فلوتر مخزن آب آشنایی دارید؟ فلوتر یا شناور، یکی از ابزاری است که به کمک آن، میشود سطح مایع را کنترل و اندازهگیری کرد. ما در این مقاله قصد داریم به بررسی انواع فلوتر مخزن آب، بپردازیم.
بنابراین اگر میخواهید در خصوص کارایی این وسیله اطلاعات بیشتری داشته باشید، در این مقاله همراه ما باشید. در پایان نیز، اگر سوال یا ابهامی باقی ماند؛ میتوانید در قسمت نظرات مطرح بفرمایید تا کارشناسان و متخصصان نصب منبع آب در آچاره به پرسشهای شما پاسخ دهند.
نحوه انتخاب انواع فلوتر مخزن آب
برای انتخاب انواع فلوتر مخزن آب نمیتوان فقط به قطر لوله یا ظرفیت مخزن توجه کرد؛ چراکه عملکرد این قطعه به شرایط واقعی سیستم آبرسانی ارتباط پیدا خواهد کرد. میزان جریان آب، فشار داخل مدار، نوع مصرف و حتی جنس قطعات داخلی میتوانند دقت اندازهگیری را تغییر دهند و روی هزینه تعمیر پمپ آب در آینده تاثیر داشته باشند.
در بعضی مخزنها اگر انواع فلوتر مخزن آب را متناسب با دبی یا فشار آب انتخاب نکنید، خطای اندازهگیری افزایش پیدا میکند و کنترل مصرف آب با اختلال همراه میشود. در جدول زیر به معیارهایی که لازم است در انتخاب انواع فلوتر مخزن آب توجه داشته باشید، اشاره کردهایم.
| معیار انتخاب فلوتر | بازه یا مقدار فنی رایج | |
|---|---|---|
| سایز شیر فلوتر | ۱/۲ اینچ، ۳/۴ اینچ، ۱ اینچ، ۱/۴ ۱ اینچ | برای مخزنهای کوچک معمولا فلوتر ۱/۲ یا ۳/۴ اینچ استفاده میشود؛ در مخزنهای حجیم با دبی بالا بهتر است از سایز ۱ اینچ به بالا استفاده کنید تا سرعت پر شدن کاهش پیدا نکند. |
| فشار آب ورودی | حدود ۲ تا ۶ بار | اگر فشار آب از محدوده تحمل فلوتر بیشتر باشد، احتمال نشتی، بسته نشدن کامل یا خرابی شناور افزایش پیدا میکند. در فشارهای بالاتر از ۵ بار معمولا فلوتر برنجی یا تقویتشده انتخاب میشود. |
| حجم مخزن آب | ۵۰۰ تا ۲۰٬۰۰۰ لیتر | مخزنهای زیر ۱۰۰۰ لیتر معمولا با فلوترهای سبک پلاستیکی کنترل میشوند؛ اما برای منابع چند هزار لیتری باید از فلوترهای صنعتی با دبی بالاتر استفاده شود. |
| میزان تحمل فشار توسط فلوتر | ۶ بار، ۱۰ بار، ۱۶ بار | تحمل فشار فلوتر باید از فشار واقعی سیستم بیشتر باشد تا در زمان ضربه قوچ یا نوسان فشار آسیب ایجاد نشود. |
| دبی آب عبوری | حدود ۲۰ تا ۳۰۰ لیتر بر دقیقه | هرچه دبی ورودی بیشتر باشد، لازم است سایز و ظرفیت عملکرد فلوتر بزرگتر انتخاب شود تا افت آبدهی ایجاد نشود. |
| جنس بدنه فلوتر | پلیاتیلن، برنجی، استیل | فلوترهای برنجی و استیل برای فشار بالا و آب با دمای بیشتر مناسبتر هستند؛ مدلهای پلاستیکی بیشتر در مخزنهای سبک کاربرد دارند. |
انواع فلوتر مخزن آب چیست و چگونه کار میکند؟
همانطور که گفتیم، فلوتر یعنی شناور، و به چیزی گفته میشود که روی سطح آب میماند. این وسیله، سطح مایع را کنترل میکند و به جز آن، ارتفاع مایعات و محتوای مخازن را هم اندازه میگیرد و هر جا که لازم بود، جریان ورودی و خروجی سیالات به مخزن را کنترل میکند.
بیشتر بخوانید: آموزش مرحله به مرحله طریق نصب روشویی کابینتی
فلوتر به کمک اهرمی که به آن وصل است، روی آب میماند. با پایین رفتن سطح آب، فلوتر هم پایین میرود و شیر آبی باز میشود که مخزن را پر کند. بعد از پر شدن مخزن، شناور به سمت بالا حرکت میکند و دیگر شیر بسته میشود.
نقش فلوتر در مخازن آب بسیار مهم است و اگر کارکرد خوبی نداشته باشد، مخزن، یا خالی میماند و یا آن قدر پر میشود که سرریز شود. به طور کلی، کارکرد این وسیله را در این چهار دسته تقسیم میکنیم:
- کنترل و بررسی کارکرد پمپها
- پر کردن مخزنها به طور خودکار
- توانایی هدایت مایعات
- حفاظت از پمپهای آب
- ممانعت از سرریز شدن مخازن
انواع فلوتر مخزن آب براساس متریال مورداستفاده
فیتینگ مخزن آب به اتصالهایی گفته میشود که مسیر ورود و خروج آب را به شبکه لولهکشی متصل میکنند. این قطعات در مدلهای مختلف تولید میشوند و هر مدل برای شرایط مشخصی کاربرد دارد.
نوع فشار آب، جنس مخزن و محل اجرای سیستم روی انتخاب فیتینگ تاثیر میگذارند. در پروژههای ساختمانی اغلب سه نوع فیتینگ کاربرد بیشتری دارند و هرکدام ویژگی فنی متفاوتی ارائه میدهند.
فیتینگ برنجی مخزن آب
در مسیرهایی که فشار آب بالا است، اغلب فیتینگ برنجی نصب میشود تا اتصال استحکام بیشتری داشته باشد. این مدل در برابر ضربه و تغییرات دمایی مقاومت مناسبی ایجاد میکند و رزوهها نیز دوام بالاتری دارند.
در مخزنهای پلیاتیلن بزرگ استفاده از فیتینگ برنجی فشار واردشده به بدنه را کمتر میکند و پایداری مسیر لولهکشی را افزایش میدهد. مقاومت مناسب در برابر خوردگی و تحمل فشار بالا از مزیتهای مهم این مدل در فرآیند نصب انواع فلوتر مخزن آب محسوب میشوند.
فیتینگ پلیاتیلن
در مخزنهایی با فشار متوسط اغلب فیتینگ پلیاتیلن نصب میشود چون وزن کمی دارد و فرآیند اجرا نیز سادهتر انجام میشود. این مدل در برابر زنگزدگی مقاومت مناسبی ارائه میدهد و هزینه اجرای پایینتری نیز دارد.
انعطاف ساختاری فیتینگ پلیاتیلن فشار مستقیم واردشده به بدنه مخزن را کاهش میدهد و احتمال ترکخوردگی اطراف اتصال نیز کمتر میشود. در ساختمانهای مسکونی این مدل فیتیگ در فرآیند نصب انواع فلوتر مخزن آب کاربرد زیادی دارد.
فیتینگ UPVC
در سیستمهایی که کیفیت آب اهمیت بیشتری دارد، فیتینگ UPVC انتخاب مناسبتری به شمار میرود. سطح داخلی صاف این مدل جریان آب را روانتر میکند و افت فشار داخل مسیر نیز کاهش پیدا میکند.
مقاومت بالا در برابر رطوبت و مواد خورنده کاربرد این مدل را در موتورخانهها و سیستمهای ذخیره آب صنعتی افزایش داده است. کاهش رسوبگیری نیز از مزیتهای مهم فیتینگ UPVC محسوب میشود.
آشنایی با انواع فلوتر مخزن آب براساس کاربرد
به طور کلی دو نوع فلوتر مکانیکی و الکترونیکی وجود دارد که بقیه فلوترها در این دسته قرار میگیرند. فلوترهای آب، بخار، عیوض و الاکلنگی و حتی فلوتر مواد غذایی، همه در دسته فلوترهای مکانیکی قرار میگیرند. فلوترها دو الکترود دارند. با کمک یکی از الکترودها، پایینترین میزان آب مخزن اندازه گیری میشود و با دیگری، بالاترین میزان.
در فلوتر مخزن آب از نوع مکانیکی با بالا رفتن سطح آب درون مخزن، فلوتر مکانیکی هم بالا میآید. فلوتر با چرخاندن اهرم دور و بر محور شیر، باعث بسته شدن شیر ورودی میشود. با پایین رفتن سطح آب، فلوتر هم پایین کشیده میشود و در ادامه، شیر ورودی آب باز میشود.
از طرفی دیگر فلوتر برقی یا الکترونیکی، میتواند از موتور، در برابر خشکی محافظت کرده و سطح مایع را نیز به خوبی کنترل میکند. در ادامه به دیگر انواع فلوتر مخزن آب در لوازم دیگر اشاره خواهیم کرد.
فلوتر مخزن آب توالت فرنگی
یکی از استفادههای رایج فلوتر مخزن آب یا سیفون توالتهای فرنگی است. این وسیله باعث میشود مخزن آب پر شود بدون این که آب از آن بیرون بریزد و سرریز شود. زمانی که سیفون کشیده میشود، دریچهای در پایهی سیفون باز میشود و آب درون کاسه توالت جریان پیدا میکند.
زمانی که سطح آب مخزن سیفون کاهش پیدا میکند، توپکی که به فلوتر چسبیده، باعث باز شدن دریچه و پر شدن مجدد مخزن میشود. با پر شدن مخزن، توپ هم بالا میآید و وقتی به ارتفاع مشخصی رسید، ساکن میماند.
عملکرد فلوتر در کولرهای آبی
فلوتر در کولرهای آبی سطح آب داخل مخزن را کنترل میکند و اجازه میدهد ورود آب دقیقاً در حد نیاز انجام شود. این قطعه زمانی که سطح آب کاهش پیدا میکند مسیر ورودی را باز میکند و دوباره با رسیدن آب به حد تعیینشده جریان را قطع میکند. نتیجه این عملکرد حفظ تعادل آب داخل تشتک و جلوگیری از سرریز یا خشک کار کردن پمپ خواهد بود.
عملکرد فلوتر در جکوزیها
در جکوزیها فلوتر وظیفه دارد سطح آب داخل مخزن یا وان اصلی را مدیریت کند تا حجم آب در محدوده استاندارد باقی بماند. این قطعه با بالا رفتن سطح آب مسیر ورودی را میبندد و در زمان کاهش سطح دوباره جریان آب را فعال میکند. این کنترل باعث میشود فشار روی پمپ و سیستم گردش آب در حالت پایدار باقی بماند و از سرریز شدن آب جلوگیری شود.
عملکرد فلوتر در دستگاههای تصفیه آب
در دستگاههای تصفیه آب فلوتر نقش کنترل سطح آب در مخزن ذخیره را بر عهده دارد و اجازه نمیدهد مخزن بیش از حد پر یا خالی شود. این قطعه هنگام کاهش سطح آب مسیر ورودی را باز میکند و با رسیدن به حد استاندارد جریان را قطع میکند. نتیجه این عملکرد حفظ تعادل فشار در سیستم و جلوگیری از فشار اضافی روی پمپ و فیلترها خواهد بود.
۳ مورد از مشکلات انواع فلوتر مخزن آب
فلوترها، در صورت درست کار نکردن یا معیوب بودن می توانند مشکلاتی ایجاد کنند. سه مورد از این مشکلات شامل مواردی همچون: تنظیم نبودن آن، ایجاد اختلال در توپیهای مربوطه و انسداد آن میشود. در ادامه همراه ما باشید تا این سه مورد از مشکلات رایج در انواع فلوتر مخزن آب را مورد بررسی قرار دهیم.
راهنمای نصب انواع فلوتر مخزن آب
زمانی که فیتینگ مخزن را با دقت کافی نصب نکنید، فشار داخل مسیر نیز حالت نامتعادل پیدا میکند و شما هم شاهد نشتی آب در اتصالات خواهید بود.
انتخاب نوع فیتینگ، محل نصب اتصال و رعایت اصول آببندی از موارد مهمی هستند که با رعایت آنها میتوانید دوام سیستم آبرسانی را افزایش تضمین کنید و از ایجاد خرابی در بدنه مخزن جلوگیری به عمل بیاورید.

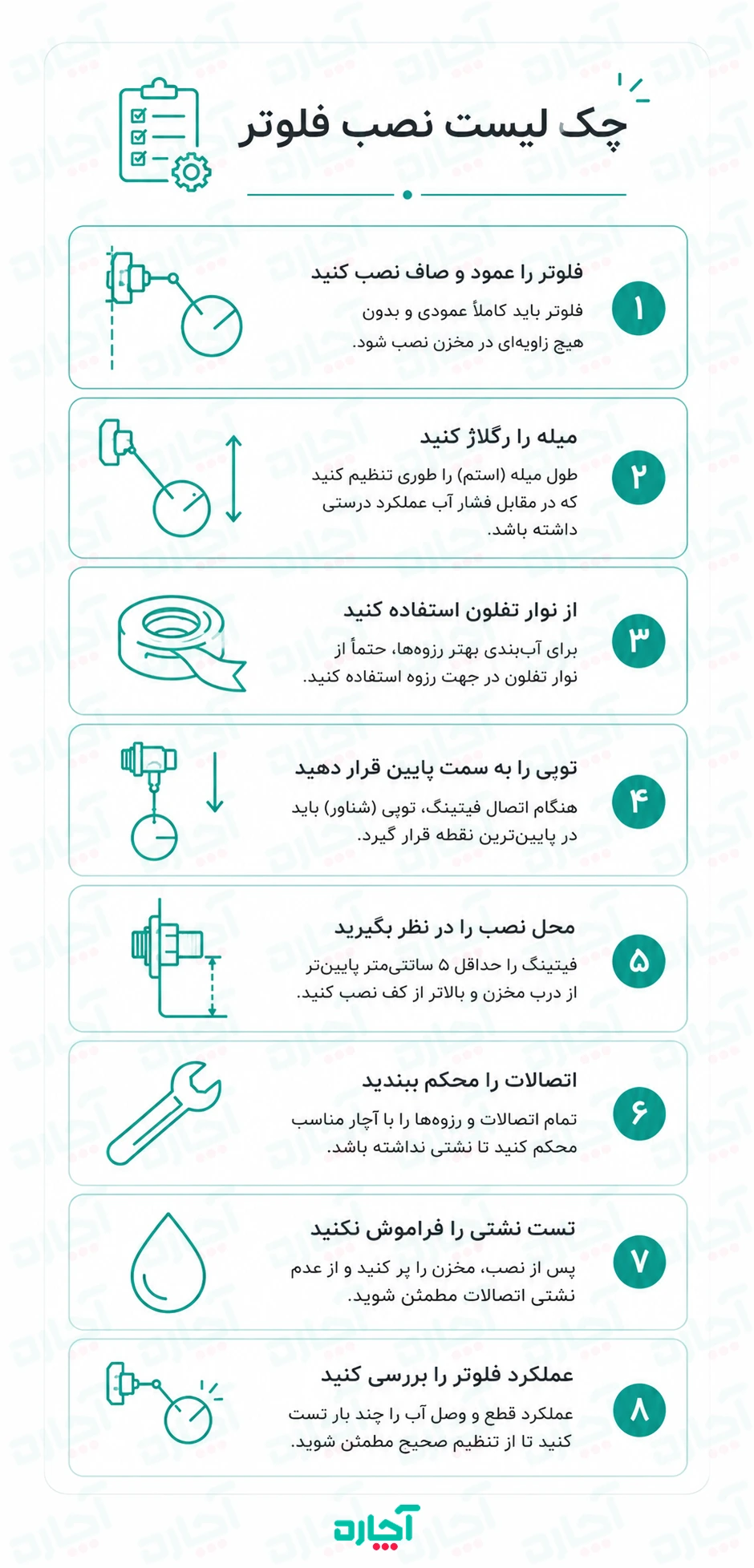

آموزش گامبهگام نصب انواع فلوتر مخزن آب
اجرای صحیح فیتینگ مخزن آب نیاز به دقت بالایی دارد و رعایت ترتیب مراحل نیز اهمیت زیادی پیدا میکند. انتخاب محل مناسب برای نصب اتصال، سوراخکاری اصولی و تنظیم دقیق شناور از مواردی هستند که روی عملکرد نهایی سیستم تاثیر مستقیم دارند.
انتخاب محل نصب فیتینگ
در ابتدای کار محل ورود یا خروج آب را روی بدنه مخزن مشخص خواهید کرد. این بخش نباید بیش از اندازه به سقف یا کف مخزن نزدیک باشد چون فشار مستقیم آب به بدنه آسیب وارد میکند.
اغلب فاصله حدود پنج سانتیمتر از بخش بالا و پایین مخزن موقعیت مناسبی ایجاد میکند. رعایت این فاصله ورود رسوبات به مسیر لولهکشی را کاهش میدهد و فشار واردشده به بدنه نیز متعادل باقی میماند.
سوراخکاری و نصب اتصال مخزن
پس از تعیین محل نصب، سایز فیتینگ را براساس ظرفیت مخزن انتخاب خواهید کرد. در مخزنهای خانگی اغلب اتصالهای نیم اینچ، سهچهارم اینچ یا یک اینچ کاربرد دارند. سپس با استفاده از گردبر متناسب، سوراخکاری بدنه مخزن را انجام خواهید داد تا لبه سوراخ حالت یکنواخت داشته باشد.
در ادامه واشر آببندی را داخل مخزن قرار خواهید داد و بخش رزوهدار اتصال را از قسمت بیرونی محکم خواهید کرد. فشار بیش از اندازه هنگام بستن مهره به بدنه پلیاتیلن آسیب وارد میکند و احتمال ترک اطراف اتصال را افزایش میدهد.
تنظیم شناور و نصب فلوتر
پس از نصب فیتینگ، شناور را روی مسیر ورودی آب قرار خواهید داد و ارتفاع عملکرد آن را تنظیم خواهید کرد. تنظیم صحیح فلوتر از سرریز شدن آب جلوگیری میکند و تعادل حجم آب داخل مخزن را حفظ خواهد کرد.
اگر شناور انواع فلوتر مخزن آب بیش از اندازه به سقف مخزن نزدیک شود، بازوی فلوتر فضای کافی برای حرکت نخواهد داشت. نصب بیش از اندازه پایین نیز بخشی از ظرفیت مخزن را بدون استفاده باقی میگذارد.
بررسی آببندی و تست نهایی
در مرحله پایانی مخزن را به شکل آزمایشی آبگیری خواهید کرد تا وضعیت آببندی اتصالها مشخص شود. در صورت مشاهده نشتی، وضعیت واشرها و میزان سفت شدن مهرهها را دوباره بررسی خواهید کرد.
سپس عملکرد شناور را در چند مرحله قطع و وصل آب کنترل خواهید کرد تا حرکت بازوی فلوتر بدون اختلال انجام شود. اجرای این مرحله از بروز مشکل در مدار اصلی آبرسانی جلوگیری میکند و دوام سیستم را افزایش میدهد.
1. تنظیم نبودن فلوتر
تنظیم نبودن فلوتر، باعث کاهش عملکرد مخزن میشود. یکی از مشکلاتی که منجر به تنظیم نبودن میشود، نصب نادرست آن است. کج بسته شدن فلوتر باعث میشود توپی کارکرد درستی نداشته باشد و نتواند سطح آب را کنترل کند.
2. مشکل داشتن توپی انواع فلوتر مخزن آب
توپیها پس از چند وقت، فرسوده میشوند و احتمال سوراخ شدنشان وجود دارد. اگر سوراخ شوند، اب به درونشان نفوذ می کند و مقاومت آن کم میشود. در این حالت، عدم توانایی فلوتر در تنظیم آب، باعث میشود آب زیادی وارد مخزن شود. بهتر است در چنین شرایطی توپی را به کل عوض کنید یا سوراخهایش را با چسب بپوشانید.
3. انسداد فلوتر
بر خلاف حالتی که فلوتر جلوی پر شدن آب را نمیگیرد، در این حالت اصلا نمیگذارد آب وارد مخزن شود. این مشکل زمانی پیش میآید که رسوبات، باعث انسداد مجرای فلوتر شدهاند.
نتیجهگیری
حال که با انواع فلوتر مخزن آب آشنا شدید، لازم است بدانید که فلوترها، باید با توجه به نیاز و مخزن آبی که قرار است در آن قرار بگیرند انتخاب شوند. شما باید پیش از خرید فلوتر، بدانید که میزان فشاری فلوتر قرار است تحمل کند چقدر است. برای انتخاب درسته فلوتر، حتما هنگام خرید از فروشنده بخواهید که تا شما را راهنمایی کند.
سوالات متداول
فلوتر چگونه سطح آب را در مخزن کنترل میکند؟
فلوتر با تغییر موقعیت شناور، مسیر ورود آب را متناسب با سطح آب باز و بسته میکند.
افت عملکرد فلوتر چه نشانههایی دارد؟
تاخیر در قطع جریان آب یا سرریز شدن مخزن نشانه کاهش دقت عملکرد فلوتر است.
فشار آب چه تاثیری روی عملکرد فلوتر دارد؟
افزایش فشار آب باعث سختتر شدن کنترل شناور و کاهش دقت در قطع و وصل جریان میشود.
