مشعل پکیج و معرفی انواع و اجزای آن
مشعل پکیج، قطعهای مهم در سیستم گرمایش است که وظیفهی تأمین گرمای مورد نیاز ساختمان را بر عهده دارد. مشعل پکیج از اجزایی مانند نازل و شیپور ونتوری تشکیل شده است و بر اساس نوع سوخت، به دو دستهی مشعل اتمسفریک و مشعل دمنده تقسیم میشود. وسایل گرمایشی مانند پکیج دارای اجزای مختلفی هستند که شناخت هر کدام برای سرویس و تعمیر پکیج بهکار میآیند.
- جنس مشعل پکیج آلومینایز استیل است.
- مشعل اتمسفریک بیشتر مورد استفاده قرار میگیرد.
- مشعل دمنده کارایی بیشتری دارد.
- نازل مشعل، قطعهای کوچک اما مهم در وسایل گازسوز است. عملکرد آن، برای تأمین گرمای مناسب و ایمن، ضروری است. اگر نازل مشعل دچار خرابی یا آسیب شود، باید تعویض شود.
- وظیفهی مخلوط کردن هوا و گار برعهده شیپوره ونتوری است.
انواع مشعل پکیج چیست و چه تفاوتی دارد؟
در پکیجهای شوفاژ، دو نوع مشعل اتمسفریک و دمنده وجود دارد که نوع اتمسفریک رایجتر است. گاز سوختنی پس از عبور از شیر برقی، وارد منیفولد (چندراهه) شده و توسط نازلها (ژیگلور) به داخل شیپوره ونتوری پاشیده میشود. سپس با مقداری هوای اولیه مکیده شده، وارد شعلهپخشکن میشود.
جنس مشعل از آلومینیوم استیل و شعلهپخشکنها از استیل ضدزنگ است. قطر سوراخها و فاصله پرههای شعلهپخشکن باید کاملاً تنظیم باشد تا شعله بهراحتی از پرهای به پره دیگر منتقل شده و هوای لازم برای احتراق کامل شعله نیز تأمین شود.
مشعل پکیج از نوع اتمسفریک
نوع رایجتر مشعل پکیج است که در آن، گاز سوختنی پس از عبور از شیر برقی، وارد منیفولد (چندراهه) شده و توسط نازلها (ژیگلور) به داخل شیپوره ونتوری پاشیده میشود. سپس با مقداری هوای اولیه مکیده شده، وارد شعلهپخشکن میشود.
مشعل اتمسفریک، سادهترین و در عین حال، رایجترین نوع مشعل پکیج است. این نوع، از یک سری قطعات ساده تشکیل شده است که عبارتند از:
- شیر برقی: وظیفهی باز و بسته کردن جریان گاز را بر عهده دارد.
- منیفولد: مسیر جریان گاز را به سمت نازلها هدایت میکند.
- نازلها (ژیگلور): وظیفهی پاشش گاز به داخل شیپوره ونتوری را بر عهده دارند.
- شیپوره ونتوری: وظیفهی ایجاد جریان گردابی در گاز را بر عهده دارد.
- شعلهپخشکن: وظیفهی پخش یکنواخت شعله را بر عهده دارد.
| مزایای انواع مشعل پکیج دمنده | معایت انواع مشعل پکیج دمنده |
|
|
مشعل پکیج از نوع دمنده
نوع دیگری از انواع مشعل پکیج است که در آن، هوای مورد نیاز برای احتراق، توسط یک فن دمنده به داخل مشعل پمپاژ میشود. این نوع مشعل، نسبت به مشعل اتمسفریک، کارایی و راندمان بالاتری دارد.
مشعل دمنده، نوع پیشرفتهتری از مشعل پکیج است که در آن، هوای مورد نیاز برای احتراق، توسط یک فن دمنده به داخل مشعل پمپاژ میشود. این نوع مشعل، نسبت به مشعل اتمسفریک، کارایی و راندمان بالاتری دارد.
| مزایای انواع مشعل پکیج دمنده | معایت انواع مشعل پکیج دمنده |
|
|
مشعل دمنده، از یک سری قطعات مشابه مشعل اتمسفریک تشکیل شده است، با این تفاوت که در این نوع مشعل، یک فن دمنده نیز وجود دارد. فن دمنده، هوای مورد نیاز برای احتراق را از محیط اطراف مکش کرده و به داخل مشعل پمپاژ میکند.
نازل مشعل، مهمترین قطعه در مشعل پکیج
نازل مشعل، قطعهای حیاتی در وسایل گازسوز است. نازل مشعل، قطعهای کوچک و ساده است که در وسایل گازسوز، از جمله پکیجهای شوفاژ، استفاده میشود.
این قطعه، از طریق سوراخ ریزی که در بدنهی خود دارد، سوخت را به مشعل تزریق میکند. نازل مشعل، دو نقش اساسی دارد:
تنظیم میزان ورود گاز به مشعل پکیج
قطر سوراخ نازل، میزان ورود گاز به مشعل را تعیین میکند. اگر قطر سوراخ بیش از حد گشاد باشد، ورود گاز بیش از اندازه خواهد بود و در نتیجه، احتراق کامل انجام نمیشود. این امر باعث دود کردن مشعل و کاهش راندمان دستگاه میشود. اگر قطر سوراخ کمتر از حد لزوم باشد، ظرفیت مشعل کامل نخواهد بود و دستگاه نمیتواند گرمای مورد نیاز را تأمین کند.
هدایت گاز به مرکز لوله مخلوط کننده مشعل پکیج
نازل، گاز را به مرکز لوله مخلوط کننده مشعل هدایت میکند. سرعت مناسب جریان گاز، موجب به درون کشیده شدن هوا به داخل شیپوره مشعل میشود.
اگر جریان گاز به دیواره مخلوط کننده برخورد کند، سرعت جریان گاز کاهش پیدا کرده و لذا امکان راه یافتن هوای کافی به داخل مشعل میسر نمیشود. این امر باعث احتراق ناقص و کاهش راندمان دستگاه میشود.
قطر سوراخ نازل مشعل، بر اساس نوع سوخت مورد استفاده، متفاوت است. برای گاز طبیعی (NG)، قطر سوراخ نازل معمولاً بین 1/35 تا 1/25 میلی متر است. برای گاز کپسولی (مایع)، قطر سوراخ نازل معمولاً بین 0/77 تا 0/66 میلی متر است.
نکات ایمنی در هنگام کار با نازل انواع مشعل پکیج
نازل مشعل، قطعهای حیاتی در وسایل گازسوز است. عملکرد صحیح نازل مشعل، برای تأمین گرمای مناسب و ایمن، ضروری است. اگر نازل مشعل دچار خرابی یا آسیب شود، باید تعویض شود. تعویض نازل مشعل، کار سادهای است و میتوان آن را با استفاده از ابزارهای ساده انجام داد.
- قبل از شروع کار، دستگاه را از برق بکشید.
- از دستکش و عینک ایمنی استفاده کنید.
- از ابزارهای مناسب برای تعویض نازل استفاده کنید.
- دقت کنید که قطر سوراخ نازل جدید، متناسب با نوع سوخت مورد استفاده باشد.
عملکرد نازل در انواع مشعل پکیج چیست؟
نازل، هسته مرکزی مشعل است. وظیفه آن تبدیل گازوئیل به پودر و انتشار آن در اتاق احتراق است. این کار باعث میشود تا گازوئیل با اکسیژن هوا به سرعت و به راحتی ترکیب شود. به این ترتیب احتراق کاملتری صورت میگیرد.
ازل مشعل باید در زمان معین و با زاویه مشخص، مقدار مشخصی گازوئیل را در اتاق احتراق بپاشد. برای این کار انرژی ایجاد شده توسط پمپ باید به انرژی سرعتی تبدیل شود. در غیر این صورت گازوئیل به صورت پودر در نمیآید.
گازوئیل پس از عبور از پمپ، وارد نازل میشود. صافی، ذرات خارجی گازوئیل را جدا میکند. سپس گازوئیل از طریق سوراخ پیچ انتهایی، وارد شیارهای سطح خارجی مخروط میشود. این شیارها، تنها مسیر ورود گازوئیل به محفظه گردابی انتهای مخروط هستند.
به علت مورب بودن شیارها، سوخت حالت چرخشی به خود میگیرد و از محفظه گردابی با حرکت چرخشی به جلو رانده میشود. سوخت در هنگام خروج از نازل، به شکل ذرات ریز (پودر) در میآید. برای انتخاب نازل، باید به ظرفیت، زاویه پاشش و نوع پاشش آن توجه کرد. این مشخصات روی پوسته نازل حک شده است.
ظرفیت یک نازل، مقدار سوختی است که در واحد زمان توسط آن پاشش میشود. ظرفیت نازل بر حسب لیتر بر ساعت، گالن بر ساعت و کیلوگرم بر ساعت روی پوسته آن حک شده است.
- صافی
- پیچ انتهایی
- مخروط شیاردار
- کلاهک اریفیس

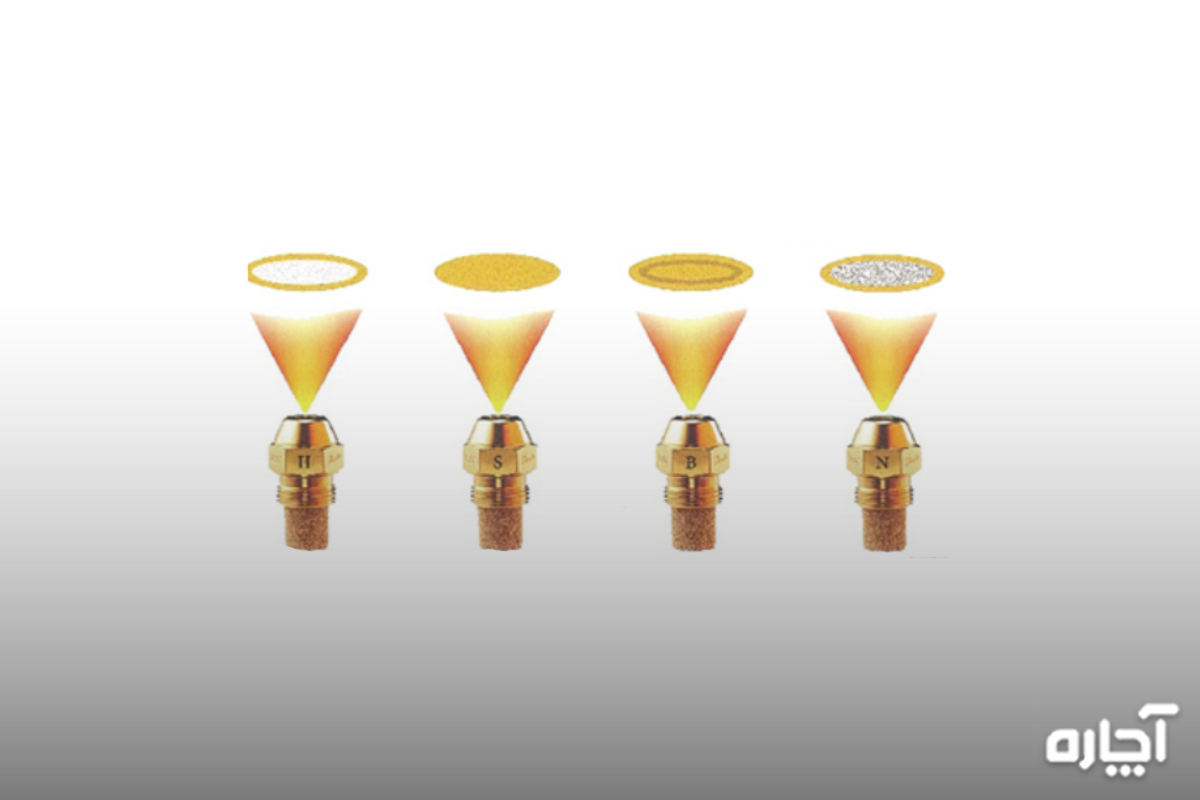

نازل سوخت را به شکل یک مخروط با زاویه و الگوی مشخص اسپری میکند. اندازههای نازل معمولاً 30، 45، 60 و 80 درجه است. نازلها از نظر الگوی پخش مخروطی به سه دسته تقسیم میشوند که انتخاب نازل مشعل به زاویه پاشش و الگوی پخش مورد نیاز بستگی دارد. این عوامل به طرح کوره حرارتی و طراحی مشعل بستگی دارند.
- نوع مخروطی توپر (S)
- نوع مخروطی توخالی (H)
- نوع چند مخروطی (B)
شیپوره ونتوری، قطعهای مهم در مشعل پکیج
شیپوره ونتوری، قطعهای است که در مشعل پکیجها استفاده میشود. این قطعه، وظیفهی مخلوط کردن هوا و گاز سوختنی را بر عهده دارد.
شیپوره ونتوری، از یک گلویی باریک تشکیل شده است که سطح مقطع آن تدریجاً افزایش مییابد. زاویه مناسب ۴ درجه داخل آن، موجب کاهش جریانهای گردابی میشود. این امر باعث میشود که مخلوط هوا و گاز سوختنی درون شیپوره به خوبی جریان یابد.
برای حداکثر تزریق هوای اولیه، بهترین فاصله گلوگاه از نازل باید ۱/۵ برابر قطر گلوگاه باشد. اگر این فاصله کمتر باشد، هوای اولیه کمتری وارد مشعل میشود. اگر این فاصله بیشتر باشد، سرعت جریان کاهش مییابد و شعله زرد میشود.
راهحل خرابی مشعل پکیج
عملکرد صحیح مشعل پکیج، برای تأمین گرمای مناسب و ایمن، ضروری است. اگر مشعل پکیج دچار خرابی یا آسیب شود، میتواند مشکلات مختلفی را ایجاد کند. از جمله این مشکلات میتوان به موارد زیر اشاره کرد:
- کاهش گرمایش ساختمان
- افزایش مصرف سوخت
- تولید گازهای سمی و خطرناک
- افزایش خطر آتشسوزی
عیبیابی و رفع مشکل مشعل پکیج از نوع گازوئیلی
مشعلهای گازوئیلی از اجزای مختلفی تشکیل شده اند که هر کدام ممکن است دچار مشکل شوند. عیب یابی و رفع عیب مشعلهای گازوئیلی یک فرایند پیچیده است که نیاز به دانش و تجربه کافی دارد.
در این فرایند ابتدا باید مشکل مشعل شناسایی شود و سپس با توجه به علت مشکل، اقدامات لازم برای رفع آن انجام می شود. در ادامه به برخی از موقعیتهای مهم در زمانی که مشعل پکیج به مشکل میخورد اشاره خواهیم کرد.
| نمونه مشکل در انواع مشعل پکیج | دلیل ایجاد هر اختلال در انواع مشعل پکیج |
|---|---|
| موتور پکبج کار میکند اما مشعل روشن نمیشود. | اختلال در جرقهزنی بهدلیل خرابی پرشر، آسیب کابلها، مشکل ترانس جرقه یا کمبود سوخت رخ میدهد و مانع تشکیل شعله پایدار میشود. رفع این موارد روشنشدن مشعل را برمیگرداند. |
| مصرف گازوئیل در پکیج بیشتر از همیشه است. | تنظیم نبودن اختلاط هوا و سوخت، انتخاب نازل اشتباه یا افت فشار گازوئیل باعث افزایش مصرف میشود. اصلاح فشار و تنظیم هوا بازده را بالا میبرد. |
| مشعل پکیج روشن میشود اما کمی بعد شعله خاموش میشود. | ورود هوا، نشتی لولهها یا افت سوخت باعث ناپایداری شعله میشود. تأمین سوخت و سرویس فتوسل مشکل را رفع میکند. |
| مشعل پکیج روشن میشود اما با روشن شدن به شدت دود میکند. | فشار کم پمپ، خرابی فن، نازل فرسوده یا انسداد دودکش موجب تشکیل دود میشود. تنظیم فشار و رفع گرفتگی کیفیت شعله را بهتر میکند. |
| مشعل پکیج شعله را پس میزند و روشن نمیشود. | ضعف جرقهزن، زیاد بودن هوا یا پودر نشدن سوخت باعث برگشت شعله میشود. تنظیم دقیق هوا و سوخت و سرویس نازل آن را برطرف میکند. |
| صدای احتراق زمان روشن شدن مشعل پکیج بالاست! | مقطع دودکش کوچک، دوده، تنظیم نبودن دمپر یا فشار نامناسب پمپ باعث افزایش صدا میشود. اصلاح مسیر دود و سرویس مشعل شدت صدا را کم میکند. |
| صدای مشعل پکیج در زمان کار کردن زیادتر از حالت عادیست. | لقی دریچه هوا، خرابی کوپلینگ، مشکل یاتاقان یا ورود هوا به سوخت باعث افزایش لرزش و صدا میشود. محکمسازی قطعات و تعویض بخشهای فرسوده نویز را کاهش میدهد. |
نتیجهگیری
تعمیر مشعل، رفع مشکل جرقه نزدن پکیج و سایر موارد کار تخصصی است که باید توسط افراد متخصص انجام شود. تیم آچاره، با داشتن کادری مجرب و متعهد، آمادهی ارائهی خدمات تعمیر مشعل پکیج به شما عزیزان است. شما میتوانید پرسشهای خود را در بخش نظرات همین بلاگ با متخصصان ما به اشتراک بگذارید و از آنها کمک بگیرید.
