مشخصات فنی کابل برق فشار متوسط چیست؟

کابل برق فشار متوسط چیست و چه کاربردی در سیستم برق‌رسانی دارد؟ قبل از اینکه به جزئیات این تجهیزات مهم در چرخه توزیع برق بپردازیم در یک تعریف کلی باید بگوییم که کابل فشار متوسط به عنوان یک عضو حیاتی در زنجیره تامین برق عمل می‌کند.

این کابل‌ها، توزیع سریع و بدون وقفه انرژی الکتریکی را فراهم می‌کنند. همچنین با کاربرد‌های بسیاری که در زندگی به خصوص صنعت دارند، نقش پررنگی در دنیای امروز پیدا کرده‌اند. ازطرفی قدرت و سرعت بالا، آن‌ها را به یکی از محبوب‌ترین‌ها در صنعت الکتریسیته و برقکاری تبدیل می‌کند.

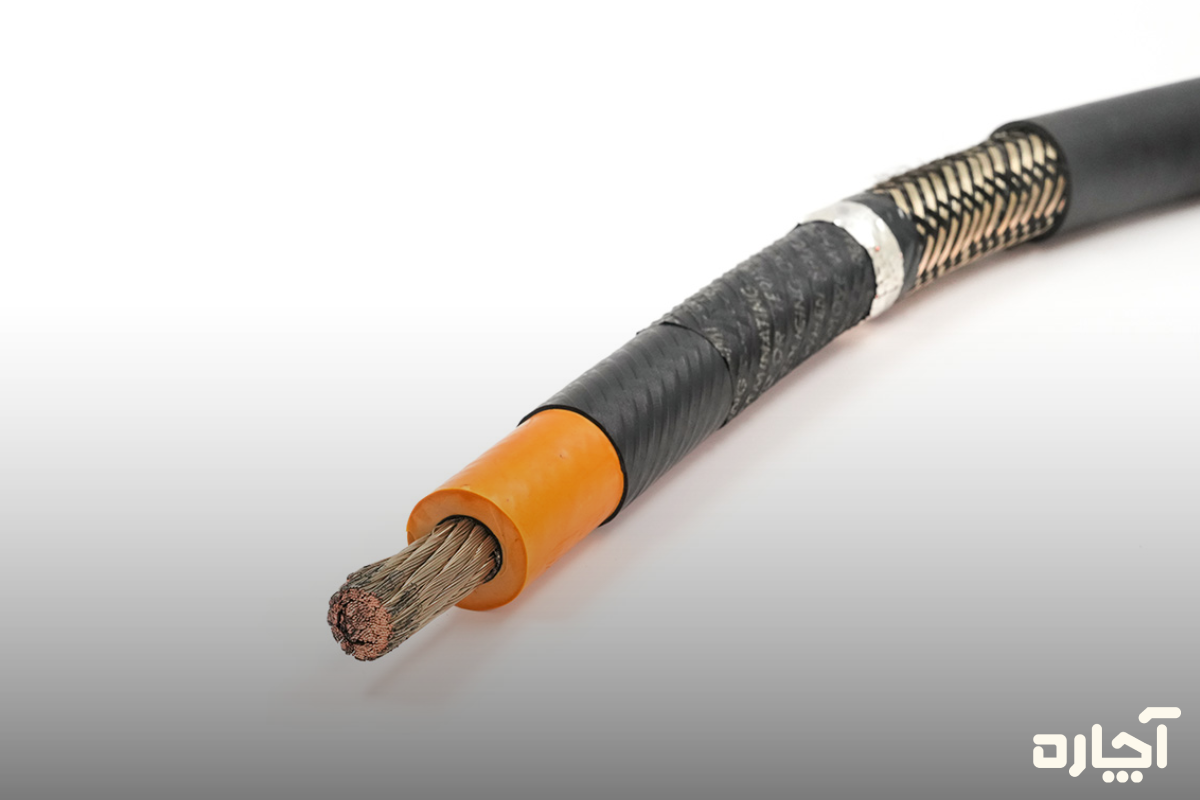

کابل فشار متوسط یا کابل MV چیست؟

نوعی کابل است که برای توزیع انرژی الکتریکی در ولتاژ متوسط به کار می‌رود. انواع سیم و کابل برق فشار متوسط از ولتاژ 1kv تا 35kv طبق استاندارد IEC پشتیبانی می‌کند. اما این محدوده برای تولیدکنندگان و استاندارد‌های مختلف می‌تواند متفاوت باشد.

این دسته کابل‌ها برای تامین برق ساختمان‌های‌ تجاری، مسکونی و مدار توزیع صنعتی استفاده می‌شود. آن‌ها برای مصارف داخلی مثلا در ایستگاه‌های برق و مصارف زیرزمینی مانند نیروگاه‌ها و کانال‌های کابل به کار می‌روند.

تولید کنندگان این کابل‌ها به منظور ایمنی و اعلان خطر از روکش‌های با کیفیت و به رنگ قرمز در تولید آن‌ها استفاده می‌شود. در یک نگاه، کابل‌های فشار متوسط به صورت تک رشته یا سه رشته با هادی‌های مسی و آلومینیومی تولید می‌شوند.

استعلام قیمت سیم کشی برق ساختمان

ویژگی‌های کابل MV یا کابل برق فشار متوسط چیست؟

در ساختار کابل فشار متوسط لایه‌های بسیاری وجود دارد که هر یک وظایفی بر عهده دارند. مانند جلوگیری از انفجار و حفاظت در برابر عوامل محیطی. لایه‌های اصلی تشکیل دهنده ساختار کابل:

• هادی
• نیمه هادی
• عایق
• آرمور
• اسکرین
• نوار پلی استر
• روکش

هادی

هادی، هسته اصلی کابل است که وظیفه اصلی حمل جریان الکتریکی را بر عهده دارد. هادی معمولا از مس و آلومینیوم تهیه می‌شود و طبق استاندارد‌های لازم، تولید کنندگان آن را به صورت افشان یا نیمه افشان در ساختار این کابل‌ها استفاده می‌کنند.

علت فشرده بودن هادی‌ها به منظور جلوگیری از انفجار است. به همین دلیل تولید کنندگان با ایجاد ساختاری یکنواخت و صیقلی هادی‌ها را به صورت فشرده طراحی می‌کنند.

نیمه هادی

لایه نیمه هادی جریان را در اطراف مدار الکتریکی هادی یکنواخت می‌کند. این امر سبب کاهش تنش الکتریکی و خطر شکست عایق می‌شود.

عایق

عایق الکتریکی از هادی در برابر ولتاژ‌های بالا محافظت می‌کند. این عایق دارای قابلیت تحمب دما‌های بیش از ۹۰ درجه را دارد‌. همچنین علاوه بر خواص الکتریکی از استحکام زیادی برخوردار است.

آرمور

آرمور یا همان زره یک لایه حفاظتی اجزای درونی کابل است که معمولا از فولاد و آلومینیوم ساخته می‌شود. زره با قرارگیری بر روی فیلر از آسیب کابل توسط حیوانات جونده جلوگیری می‌کند.

همچنین کابل را در برابر تنش مکانیکی و میدان مغناطیسی مقاوم می‌سازد. آرمور‌ها به صورت نواری یا مفتولی در کابل مورد استفاده قرار می‌گیرند. کابل‌های زره نواری با حرف B و کابل‌های مفتولی با حرف R نمایش داده می‌شوند.

اسکرین

اسکرین لایه‌ای فلزی است که وظیفه دارد از کابل در برابر تداخل الکترومغناطیسی محافظت کند.

روکش

روکش آخرین لایه در کابل Mv است که تمام اجزای درونی کابل را در بر می‌گیرد و به عنوان خارجی‌ترین لایه نقش محافظتی اعمال می‌کند. دامنه حرارتی این روکش 70 درجه سانتی گراد است که با رنگ قرمز و گاهی مشکی بر روی کابل قرار می‌گیرد.

بیشتر بخوانید:  محاسبه سیم مورد نیاز ساختمان به چند روش ساده

انواع کابل برق فشار متوسط چیست؟

کابل‌های فشار متوسط در انواع مختلفی تولید می‌شوند که هر یک مناسب مکان خاصی است. کاربردی‌ترین کابل‌های فشار متوسط:

1. کابل مسی

هادی در این کابل‌ها از جنس فلز مس است، به همین دلیل این کابل‌ها رسانایی بالایی دارند و برای انتقال جریان‌های فوق قوی مناسب هستند.

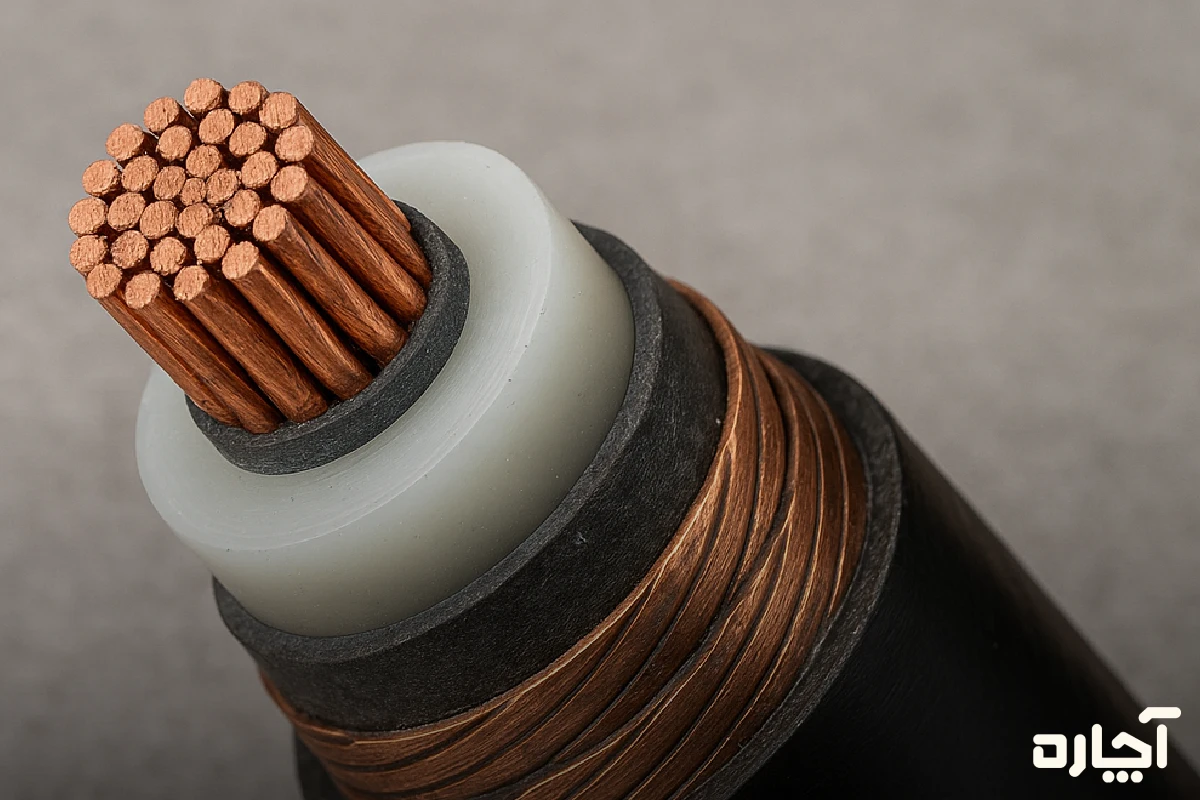

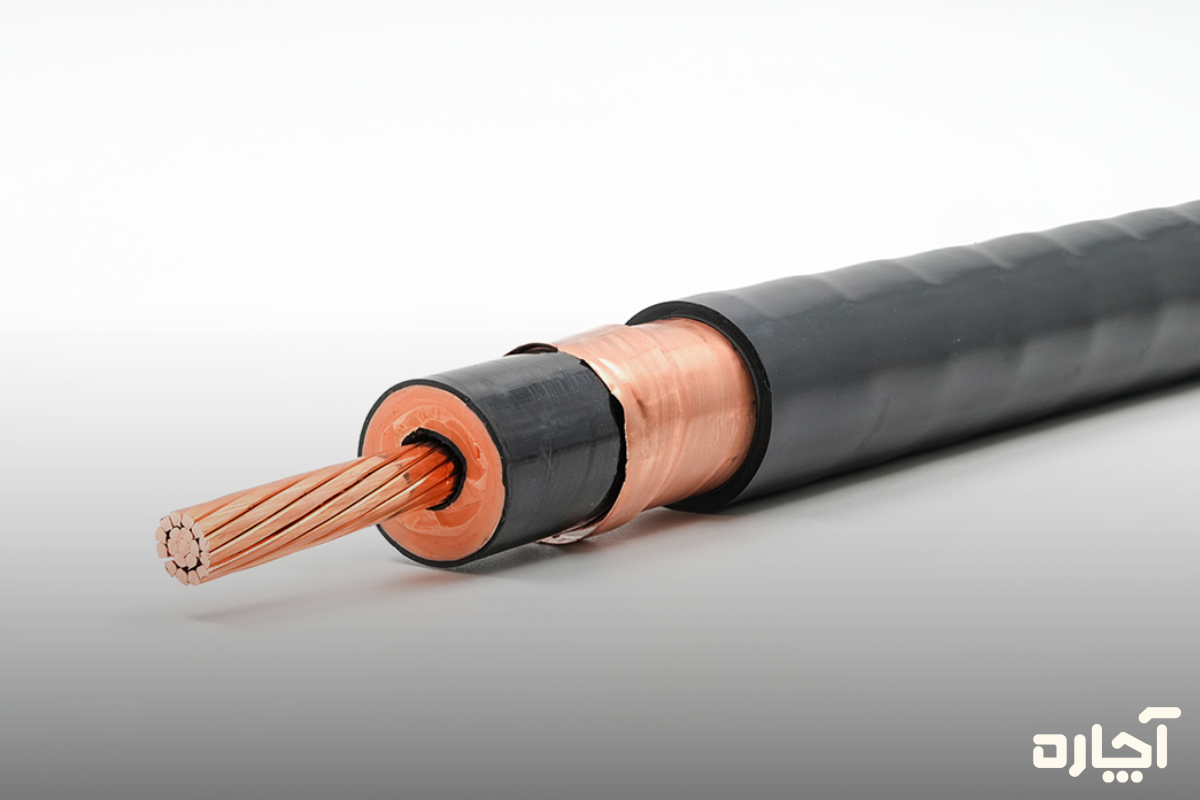

2. کابل تک رشته

این کابل‌ها با داشتن یک هادی برای مصارف زیرزمینی به کار می‌روند. همچنین به دلیل نداشتن انعطاف زیاد برای مکان‌هایی که نیاز به خمیدگی کابل دارد؛ گزینه خوبی به حساب نمی‌آیند.

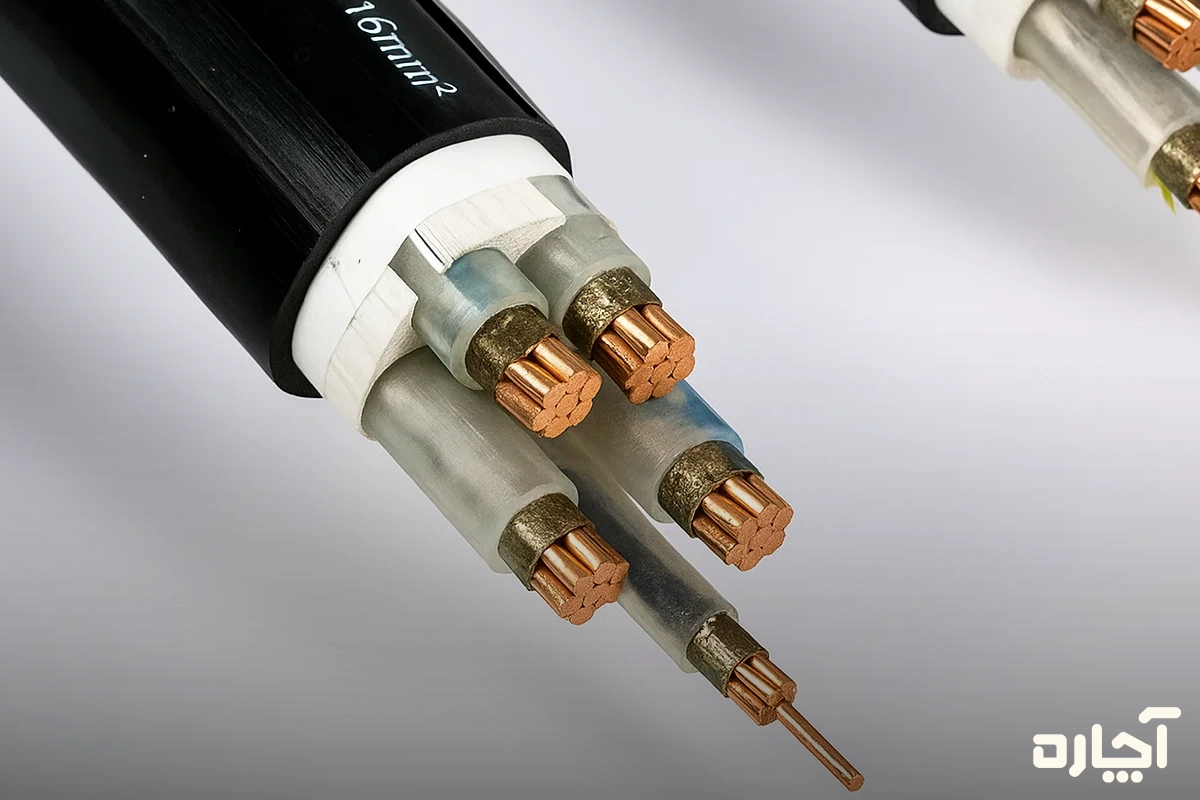

3. کابل چند رشته

کابل چند رشته با داشتن چندین هادی مناسب برای استفاده در دکل‌های برق شهر‌ها است. از طرفی بر خلاف کابل تک رشته انعطاف پذیری بالایی دارند.

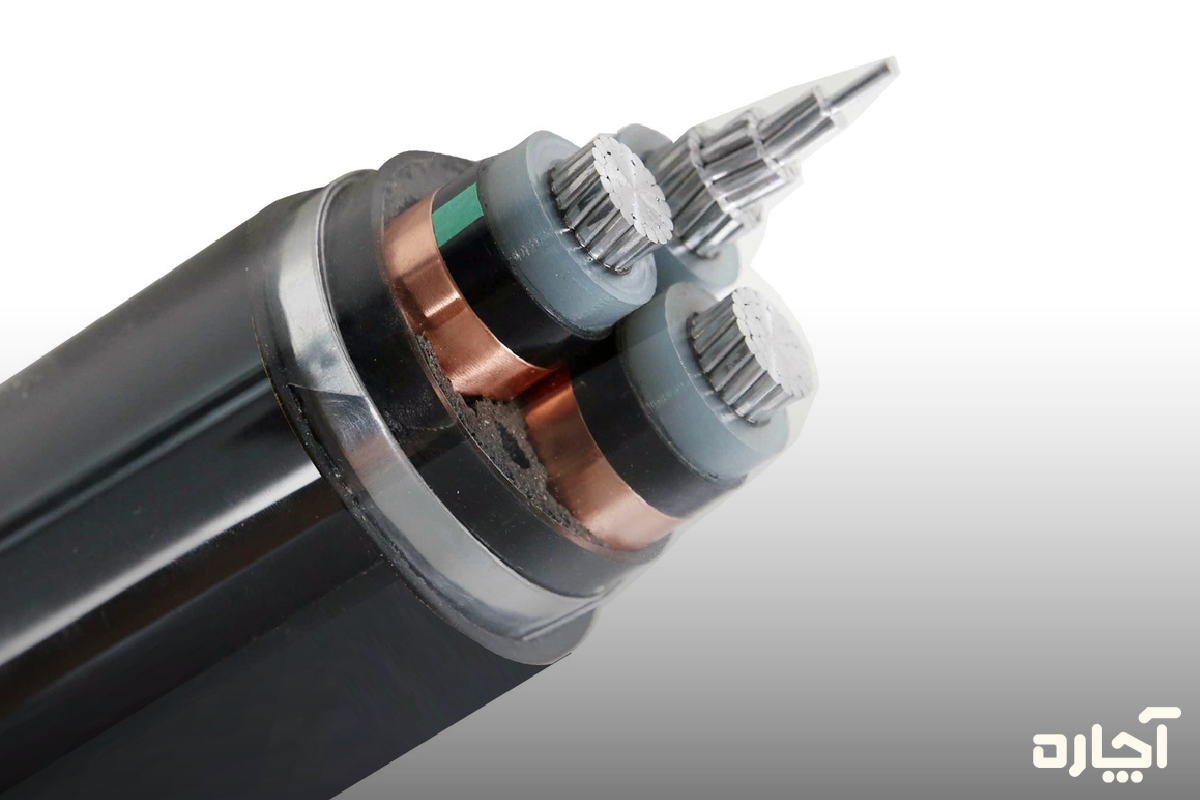

4. کابل آلومینیوم

هادی این نوع کابل های mv از نوع آلومینیوم است که به نسبت فلز مس بسیار ارزان و به صرفه هستند. به همین دلیل در بسیاری از خطوط هوایی و کابل‌های زمینی مورد استفاده قرار می‌گیرند.

5. کابل زره‌دار

این نوع کابل‌ها با دارا بودن آرمور فلزی، سد مکانیکی محکمی در برابر آسیب‌های فیزیکی محسوب می‌شوند. همچنین این کابل‌ها نسبت به نوع بدون زره وزن و قیمت بیشتری دارند.

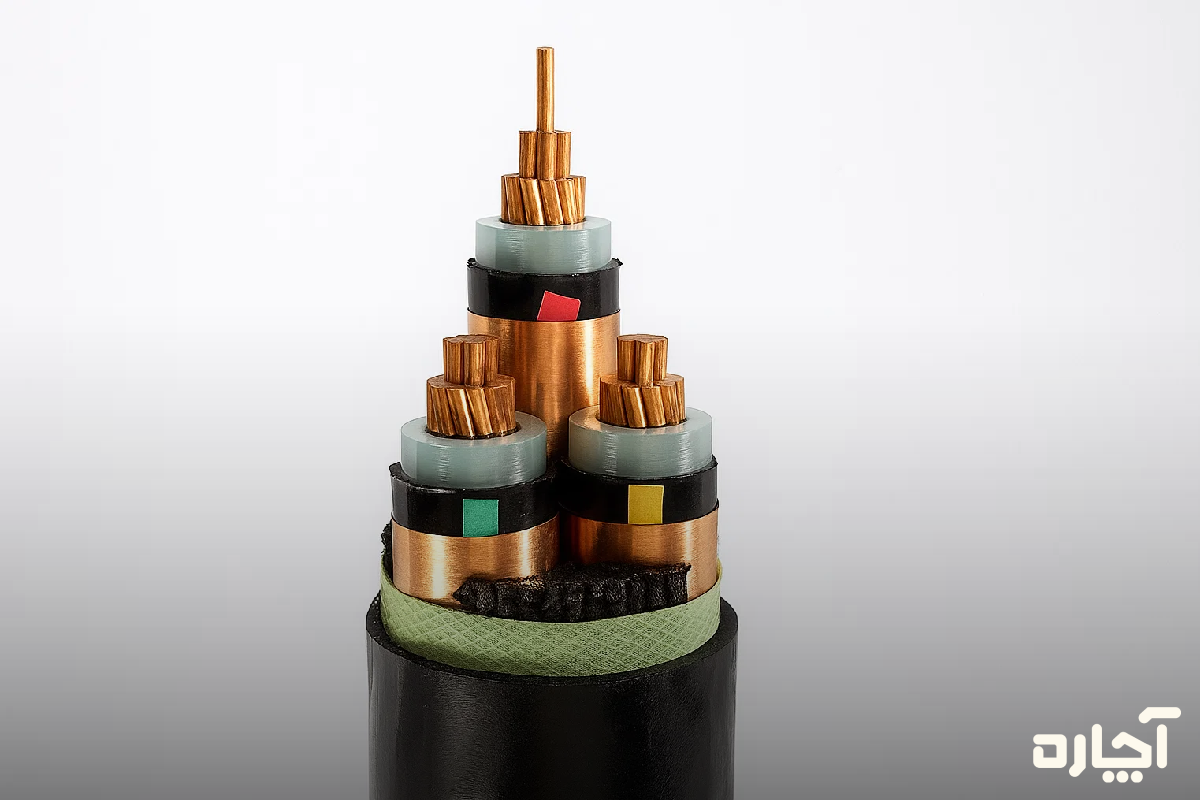

6. کابل بدون زره

همانطور که از نامش مشخص است این کابل‌ها بدون زره هستند و بیشتر برای مصارفی که خطر کمی دارد مورد استفاده قرار می‌گیرند.

7. کابل شبکه

این کابل‌ها به دلیل انعطاف‌پذیری بالایی که دارند در مکان‌های پیچ در پیچ که نیاز به خمیدگی کابل است،به کار می‌روند.

ثبت درخواست سیم کشی برق ساختمان

کاربرد کابل فشار متوسط چیست؟

کابل‌های فشار متوسط کاربرد‌های گوناگونی در جای جای زندگی به خصوص صنعت و تجارت دارند. نمونه کاربرد‌های مهم کابل‌های فشار متوسط:

•  کاربرد‌های صنعتی: در محیط صنعتی از این کابل‌ها به منظور تولید برق در تاسیسات تولیدی‌، پالایشگاه‌ها و سایر مجتمع‌های صنعتی استفاده می‌شود.
• تجاری: ساختمان‌ها و مکان‌های تجاری مانند شرکت‌ها، بیمارستان‌‌ها و مدارس برای توزیع برق نیاز به این کابل‌ها دارند. این کابل‌ها برای سیستم‌های روشنایی و گرمایشی، آسانسور‌ها و سایر لوازم الکتریکی در این مکان‌‌ها استفاده می‌شود.
• مسکونی: در مناطق مسکونی این کابل‌ها برای توزیع از شبکه اصلی برق به منازل و آپارتمان‌ها به کار می‌روند. این کابل‌ها، برق لوازم خانگی‌ و روشنایی را تامین می‌کنند.
• پست‌های توزیع برق: برای اتصال پست‌های توزیع برق و انتقال برق به نیروگاه‌ها مورد استفاده قرار می‌گیرند.
• خطوط هوایی: در خطوط هوایی برای انتقال برق در فواصل طولانی استفاده می‌شوند.
• پروژه‌های عمرانی: برای ساخت و ساز پل‌ها و تونل‌‌ها به کار می‌روند.

مشخصات فنی کابل

• با هادی مسی و آلومینیومی موجود است.
• مقاوم در برابر اشعه ماورابنفش
• مقاوم در برابر شعله و حرارت
• مقاوم در برابر جانوران موذی
• مطابق با استاندارد ‌های BS یا IEC
• عایق پلی اتیلن
• ضدروغن و هیدروکربن

منظور از کد گذاری کابل برق فشار متوسط چیست؟

سیستم کدگذاری اطلاعاتی مربوط به نوع ولتاژ، نوع روکش، نوع کابل سطح مقطع هادی برای هر کابل فشار متوسط را به درستی مشخص و رده‌بندی می‌کند.

ولتاژ کابل فشار متوسط

کابل‌های فشار متوسط با ۴ ولتاژ ۲/۷، ۱۲،۲۴و ۳۶ عرضه می‌شوند. در نتیجه یک کابل برق صرفا نمی‌تواند همه ولتاژ‌ها را تحمل کند و خریدار حتما باید قبل از خرید و استفاده با یک کارشناس مشورت کند.

مزایا و معایب کابل فشار متوسط نسبت به دیگر کابل‌ها

کابل‌های فشار متوسط، یکی از مهم‌ترین اجزا سیستم‌های برقی هستند و از اهمیت بالایی در صنعت الکتریسیته برخوردارند. به همین دلیل دانستن مزایا و معایب آن‌ها نسبت به دیگر کابل‌ها، می‌تواند به شما در انتخاب بهترین کابل کمک کند.

مزایا کابل فشار متوسط

• انتقال برق در فواصل طولانی با سرعت زیاد
• از قابلیت اطمینان بالایی برخوردار است.
• با رعایت استانداردها ساخته می‌شود.
• داشتن عمر طولانی
•  روکش‌های متفاوت برای شرایط محیطی مختلف مانند رطوبت، اشعه خورشید و مواد شیمیایی دارد.
• نصب آسان

معایب کابل فشار متوسط

• قیمت بالاتری نسبت به کابل فشار ضعیف
• در صورت عدم ایمنی خطرناک هستند.
• نصب و تعمیر آن‌ها به تخصص و مهارت نیاز دارد.
• اثرات منفی بر محیط زیست می‌گذارند.

کلام پایانی

زندگی مدرن، نیازمند تکنولوژی است و قطعا برق نقش اول را در این تکنولوژی ایفا می‌کند. همچنین برای هر انتقال برقی، به کابل نیاز‌مندیم که کابل برق فشار متوسط یکی از پرکاربرد‌ترین آن‌ها به حساب می‌آید.

اما دغدغه اصلی پیدا کردن یک متخصص باتجربه در برق‌کشی است. شما می‌توانید در این زمینه با متخصصان آچاره در تماس باشید و ضمن دریافت مشاوره رایگان برای خدمات موردنیاز خود، ثبت سفارش کنید. برای این کار فقط کافی است روی دکمه ثبت سفارش پایین صفحه کلیک کنید تا از قیمت و نحوه ارائه خدمات مطلع شوید.
